Toyota CH-R Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación de la barra estabilizadora delantera.

Procedimientos necesarios tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efectos/funciones inoperativas cuando no se llevan a cabo los procedimientos necesarios

Vinculado

Alineación de las ruedas delanteras

  1. Borre los datos de calibración a cero.
  2. Lleve a cabo la calibración a cero del sensor de velocidad de derrape y aceleración.
  • Se almacenan los DTC
  • El indicador de advertencia ABS se enciende
  • Se enciende el indicador luminoso de deslizamiento
  • Avería o funcionamiento desactivado del VSC

Suspensión, neumáticos, etc.

(La altura del vehículo cambia debido a la suspensión o a la sustitución los neumáticos)

Inicialice el subconjunto izquierdo n° 1 de la ECU de los faros

Sistema automático de regulación del nivel del haz de los faros

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO DEL TRAVESAÑO DE LA SUSPENSIÓN DELANTERA

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DE LA ARTICULACIÓN DE LA DIRECCIÓN

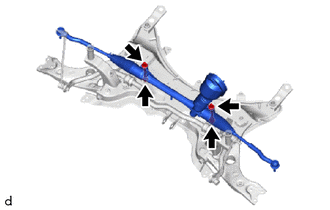

(a) Extraiga los 2 pernos, las 2 tuercas y el conjunto de la articulación de la servodirección del subconjunto del travesaño de la suspensión delantera.

AVISO:

No gire la tuerca, ya que tiene un tope propio. Afloje el perno con la tuerca fijada.

3. EXTRAIGA EL CONJUNTO IZQUIERDO DEL ESTABILIZADOR DELANTERO

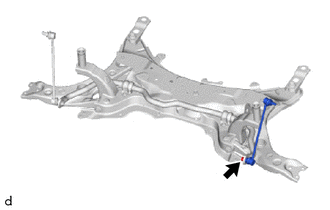

(a) Extraiga la tuerca y el conjunto izquierdo del estabilizador delantero de la barra estabilizadora delantera izquierda.

4. EXTRAIGA EL CONJUNTO DERECHO DEL ESTABILIZADOR DELANTERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

5. EXTRAIGA EL SOPORTE IZQUIERDO DEL ESTABILIZADOR DELANTERO N° 1

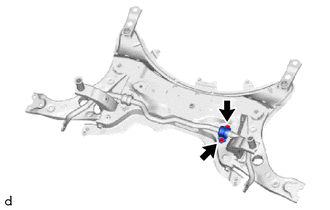

(a) Extraiga los 2 pernos y el soporte del estabilizador delantero izquierdo del subconjunto del travesaño de la suspensión delantera.

6. EXTRAIGA EL SOPORTE DERECHO DEL ESTABILIZADOR DELANTERO N° 1

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

7. EXTRAIGA LA BARRA ESTABILIZADORA DELANTERA

(a) Extraiga la barra estabilizadora delantera con 2 casquillos de la barra estabilizadora delantera del subconjunto del travesaño de la suspensión delantera.

8. EXTRAIGA EL CASQUILLO DE LA BARRA ESTABILIZADORA DELANTERA IZQUIERDA

(a) Extraiga el casquillo de la barra estabilizadora delantera izquierda de la barra.

9. EXTRAIGA EL CASQUILLO DE LA BARRA ESTABILIZADORA DELANTERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.
