Toyota CH-R Manual de Taller: Componentes

COMPONENTES

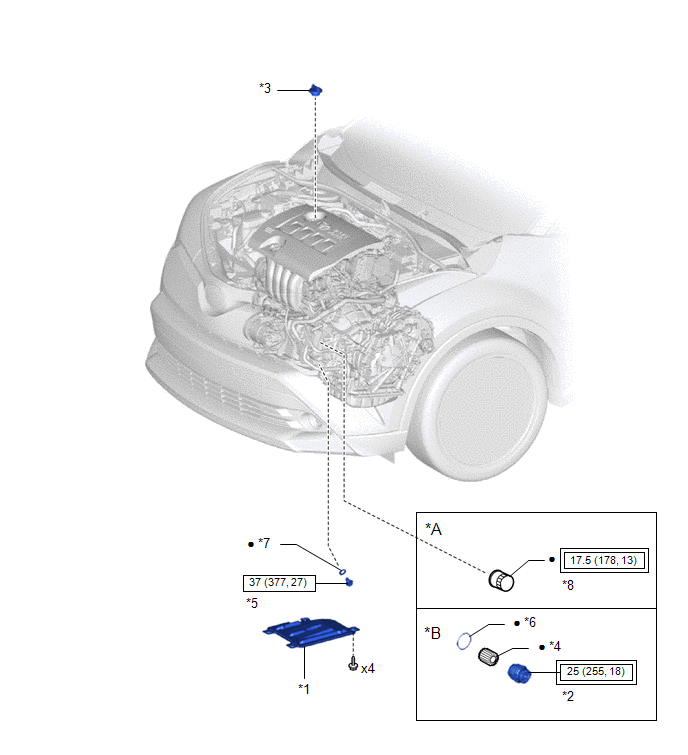

ILUSTRACIÓN

*A

Para tipo del subconjunto del filtro de aceite

*B

Para tipo del juego del elemento del filtro de aceite

*1

CUBIERTA INFERIOR CENTRAL DEL MOTOR N° 4

*2

CONJUNTO DEL TAPÓN DEL FILTRO DE ACEITE

*3

SUBCONJUNTO DEL TAPÓN DE LLENADO DE ACEITE

*4

ELEMENTO DEL FILTRO DE ACEITE

*5

TAPÓN DE DRENAJE DEL CÁRTER DE ACEITE

*6

JUNTA TÓRICA

*7

JUNTA

*8

SUBCONJUNTO DEL FILTRO DE ACEITE

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

-

-
