Toyota CH-R Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL SENSOR DE PRESIÓN EL AIRE ACONDICIONADO (fabricados para VALEO)

(a) Retire la cinta de vinilo de la tubería A de líquido refrigerante del enfriador.

(b) Aplique una cantidad suficiente de aceite de compresor a un nuevo sensor de presión del aire acondicionado y en la superficie de fijación del sensor de presión del aire acondicionado.

Aceite del compresor:

VC100YF o equivalente

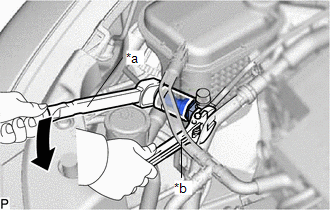

(c) Con una llave de cubo profundo de 27 mm, instale el sensor de presión del aire acondicionado como se muestra en la ilustración.

Torque:

9.8 N·m {100 kgf·cm, 87 in·lbf}

*a

Girar

*b

Sujetar

(d) Conecte el conector.

2. INSTALE EL SENSOR DE PRESIÓN DEL AIRE ACONDICIONADO (fabricados para DENSO)

(a) Retire la cinta de vinilo de la tubería A de líquido refrigerante del enfriador.

(b) Aplique una cantidad suficiente de aceite de compresor a un nuevo sensor de presión del aire acondicionado y en la superficie de fijación del sensor de presión del aire acondicionado.

Aceite del compresor:

ND-OIL 12 o equivalente

(c) Con una llave de cubo profundo de 27 mm, instale el sensor de presión del aire acondicionado como se muestra en la ilustración.

Torque:

10.8 N·m {110 kgf·cm, 8 ft·lbf}

*a

Girar

*b

Sujetar

(d) Conecte el conector.

3. AÑADA REFRIGERANTE AL SISTEMA DE AIRE ACONDICIONADO (para HFC-134a [R134a])

Haga clic aquí

4. AÑADA REFRIGERANTE AL SISTEMA DE AIRE ACONDICIONADO (para HFO-1234yf [R1234yf])

Haga clic aquí

5. CALIENTE EL MOTOR (para HFC-134 [R134a])

Haga clic aquí

6. CALIENTE EL MOTOR (para HFO-1234yf [R1234yf])

Haga clic aquí

7. COMPRUEBE SI HAY FUGAS DE REFRIGERANTE (para HFC-134a [R134a])

Haga clic aquí

8. COMPRUEBE SI HAY FUGAS DE REFRIGERANTE (para HFO-1234yf [R1234yf])

Haga clic aquí
