Toyota CH-R Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. RECUPERE EL REFRIGERANTE DEL SISTEMA DE REFRIGERACIÓN (para HFC-134a [R134a])

Haga clic aquí

2. RECUPERE EL REFRIGERANTE DEL SISTEMA DE REFRIGERACIÓN (para HFO-1234yf [R1234yf])

Haga clic aquí

3. EXTRAIGA EL SENSOR DE PRESIÓN DEL AIRE ACONDICIONADO (fabricados para VALEO)

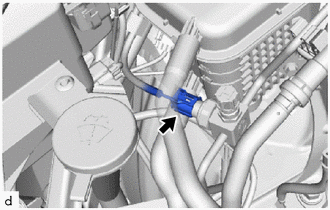

(a) Desconecte el conector.

*a

Girar

*b

Sujetar

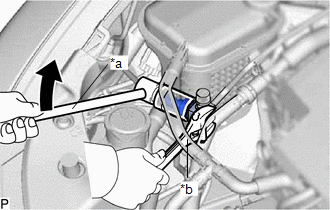

(b) Con una llave de cubo profundo de 27 mm, extraiga el sensor de presión del aire acondicionado como se muestra en la ilustración.

AVISO:

Selle las aberturas de las piezas desconectadas con cinta de vinilo para evitar que penetren humedad y partículas extrañas.

4. EXTRAIGA EL SENSOR DE PRESIÓN DEL AIRE ACONDICIONADO (fabricados para DENSO)

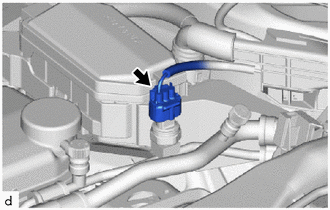

(a) Desconecte el conector.

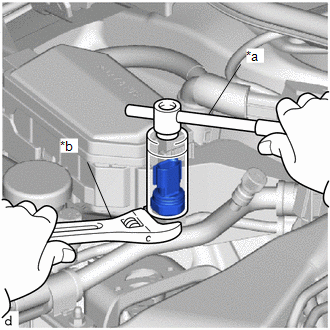

(b) Con una llave de cubo profundo de 27 mm, extraiga el sensor de presión del aire acondicionado como se muestra en la ilustración.

AVISO:

Selle las aberturas de las piezas desconectadas con cinta de vinilo para evitar que penetren humedad y partículas extrañas.

*a

Girar

*b

Sujetar
