Toyota CH-R Manual de Taller: Sensor De Temperatura Ambiente

Componentes

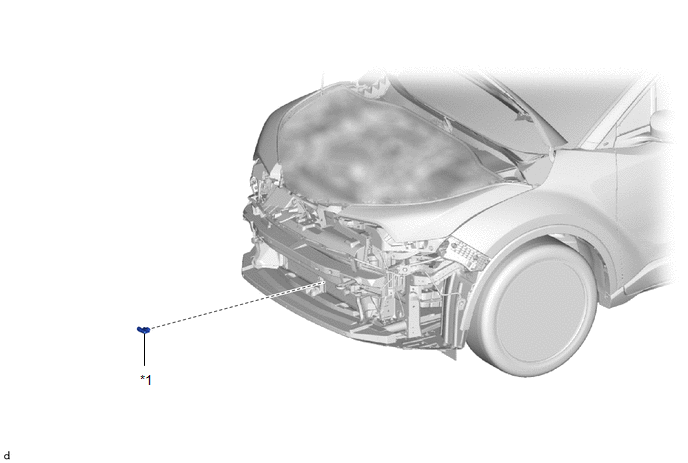

COMPONENTES

ILUSTRACIÓN

*1

CONJUNTO DEL TERMISTOR

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL PARACHOQUES DELANTERO

Haga clic aquí

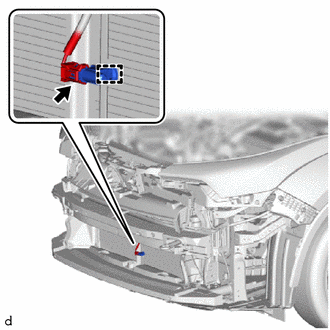

2. EXTRAIGA EL CONJUNTO DE TERMISTOR

(a) Desconecte el conector.

(b) Desenganche la abrazadera y extraiga el conjunto del termistor.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL TERMISTOR

(a) Verifique la resistencia.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 - 2

10°C (50°F)

3.00 a 3.73 kΩ

15°C (59°F)

2.45 a 2.88 kΩ

20°C (68°F)

1.95 a 2.30 kΩ

25°C (77°F)

1.60 a 1.80 kΩ

30°C (86°F)

1.28 a 1.47 kΩ

35°C (95°F)

1.00 a 1.22 kΩ

40°C (104°F)

0.80 a 1.00 kΩ

45°C (113°F)

0.65 a 0.85 kΩ

50°C (122°F)

0.50 a 0.70 kΩ

55°C (131°F)

0.44 a 0.60 kΩ

60°C (140°F)

0.36 a 0.50 kΩ

AVISO:

  • Sujete el sensor solamente por su conector. Al tocar la parte de la detección puede modificarse el valor de la resistencia.
  • Durante el proceso de medición, la temperatura del sensor debe ser igual a la temperatura ambiente.
  • Utilice un termómetro para detectar la temperatura ambiente de la zona de instalación alrededor del conjunto del termistor.

OBSERVACIÓN:

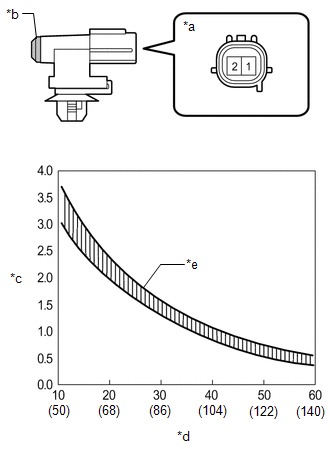

A medida que sube la temperatura, baja la resistencia (consulte la gráfica).

Si no se logra el estado especificado, sustituya el conjunto del termistor.

*a

Componente no conectado al mazo de cables

(Conjunto del termistor)

*b

Pieza sensora

*c

Resistencia (kΩ)

*d

Temperatura (°C (°F))

*e

Rango permitido

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL TERMISTOR

(a) Enganche la abrazadera e instale el conjunto del termistor.

(b) Conecte el conector.

2. INSTALE EL CONJUNTO DEL PARACHOQUES DELANTERO

Haga clic aquí
