Toyota CH-R Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL CABLE DE CONTROL DE BLOQUEO DEL CAPÓ

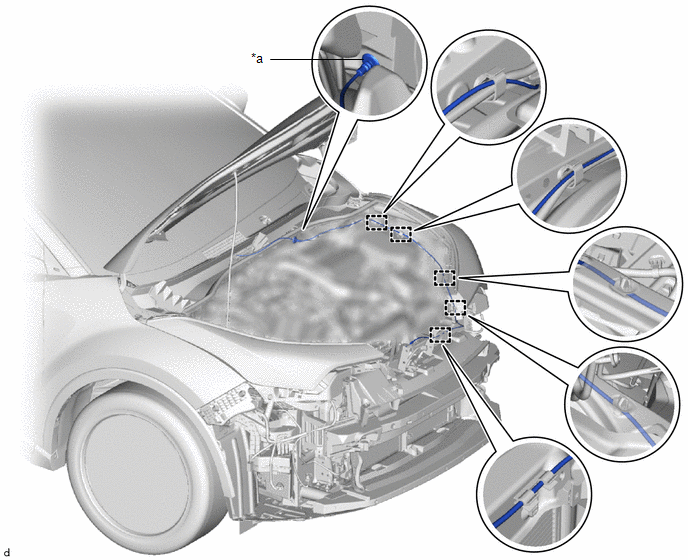

(a) Inserte el conjunto del cable de control de bloqueo del capó en el compartimiento del motor.

(b) Enganche el ojal.

*a

Ojal

-

-

(c) Conecte el conjunto del cable de control de la cerradura del capó a las abrazaderas.

2. INSTALE EL SUBCONJUNTO DE LA PALANCA DE CONTROL DE BLOQUEO DEL CAPÓ

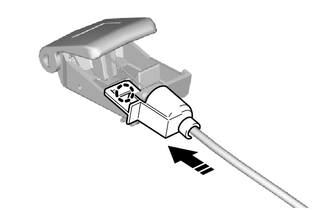

(a) Instale el subconjunto de la palanca de control de bloqueo del capó en el conjunto del cable de control de bloqueo del capó.

3. INSTALE EL SOPORTE DEL CABLE DE CONTROL DE BLOQUEO DEL CAPÓ

(a) Desenganche la garra para instalar el soporte del cable de control de bloqueo del capó como se muestra en la ilustración.

Coloque en este sentido

4. CONECTE EL SUBCONJUNTO DE LA PALANCA DE CONTROL DE BLOQUEO DEL CAPÓ

Haga clic aquí

5. INSTALE EL CONJUNTO DE BLOQUEO DEL CAPÓ (sin interruptor de la luz de cortesía del capó del motor)

(a) Engrase con grasa multiusos las zonas deslizantes del conjunto de bloqueo del capó.

(b) Conecte el conjunto del cable de control de bloqueo del capó en el conjunto de dicho cierre.

(c) Instale el conjunto de bloqueo del capó con los 2 pernos y el perno de la cerradura del capó.

Torque:

7.5 N·m {76 kgf·cm, 66 in·lbf}

6. INSTALE EL CONJUNTO DE BLOQUEO DEL CAPÓ (con interruptor de la luz de cortesía del capó del motor)

Haga clic aquí

7. INSTALE EL SOMBRERETE DE LA TUERCA DE BLOQUEO DEL CAPÓ

Haga clic aquí

8. INSTALE EL RADIADOR EN EL SELLO N° 1 DEL SOPORTE

Haga clic aquí

9. INSTALE EL RETÉN N° 1 DE LA REJILLA DEL RADIADOR

Haga clic aquí

10. COLOQUE EL REVESTIMIENTO DE LA ALETA DELANTERA IZQUIERDA

(a) Coloque el forro de la aleta delantera izquierda con los 7 clips y los 2 tornillos.

11. INSTALE LA MOLDURA DEL PANEL OSCILANTE IZQUIERDO

Haga clic aquí

12. COLOQUE EL SUBCONJUNTO DE LA MOLDURA DE LA ALETA DELANTERA

Haga clic aquí

13. INSTALE EL CONJUNTO DEL PARACHOQUES DELANTERO

Haga clic aquí

14. COLOQUE LA RUEDA DELANTERA

Haga clic aquí

15. AJUSTE EL SUBCONJUNTO DEL CAPÓ

Haga clic aquí
