Toyota CH-R Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA DELANTERA

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL PARACHOQUES DELANTERO

Haga clic aquí

3. EXTRAIGA EL SUBCONJUNTO DE LA MOLDURA DE LA ALETA DELANTERA

Haga clic aquí

4. EXTRAIGA LA MOLDURA DEL PANEL OSCILANTE IZQUIERDO

Haga clic aquí

5. EXTRAIGA EL REVESTIMIENTO DE LA ALETA DELANTERA IZQUIERDA

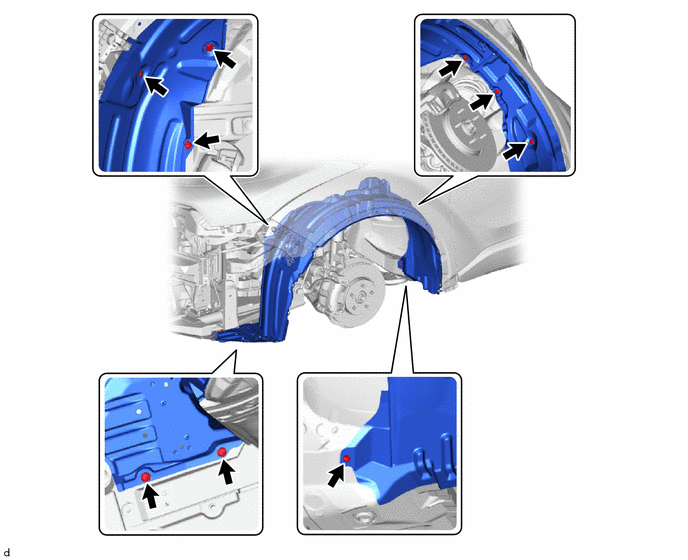

(a) Extraiga los 2 tornillos, los 7 clips y el revestimiento izquierdo de la aleta delantera.

6. EXTRAIGA EL RETÉN N° 1 DE LA REJILLA DEL RADIADOR

Haga clic aquí

7. EXTRAIGA EL SELLO N° 1 DEL SOPORTE DEL RADIADOR

Haga clic aquí

8. EXTRAIGA EL SOMBRERETE DE LA TUERCA DE BLOQUEO DEL CAPÓ

Haga clic aquí

9. EXTRAIGA EL CONJUNTO DE BLOQUEO DEL CAPÓ (con interruptor de la luz de cortesía del capó del motor)

Haga clic aquí

10. EXTRAIGA EL CONJUNTO DE BLOQUEO DEL CAPÓ (sin interruptor de la luz de cortesía del capó del motor)

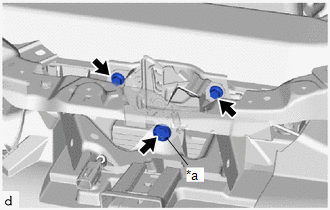

(a) Extraiga los 2 pernos y el perno de la cerradura del capó.

*a

Perno de la cerradura del capó

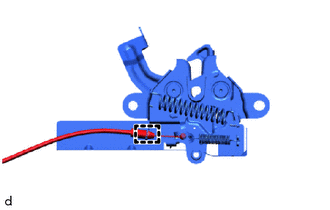

(b) Desenganche la guía para extraer el conjunto del bloqueo del capó del conjunto del cable de control de bloqueo del capó.

11. DESCONECTE EL SUBCONJUNTO DE LA PALANCA DE CONTROL DE BLOQUEO DEL CAPÓ

Haga clic aquí

12. EXTRAIGA EL SOPORTE DEL CABLE DE CONTROL DE BLOQUEO DEL CAPÓ

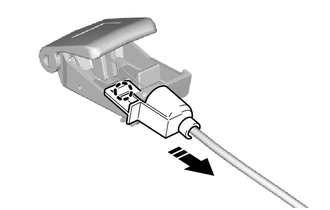

(a) Desenganche la garra para extraer el soporte del cable de control de bloqueo del capó como se muestra en la ilustración.

Extraiga en este sentido

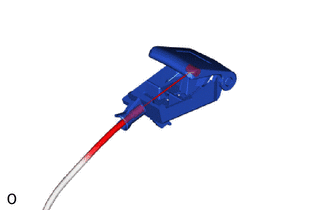

13. EXTRAIGA EL SUBCONJUNTO DE LA PALANCA DE CONTROL DE BLOQUEO DEL CAPÓ

(a) Extraiga el subconjunto de la palanca de control de la cerradura del capó del conjunto del cable de control de la cerradura del capó.

14. EXTRAIGA EL CONJUNTO DEL CABLE DE CONTROL DE BLOQUEO DEL CAPÓ

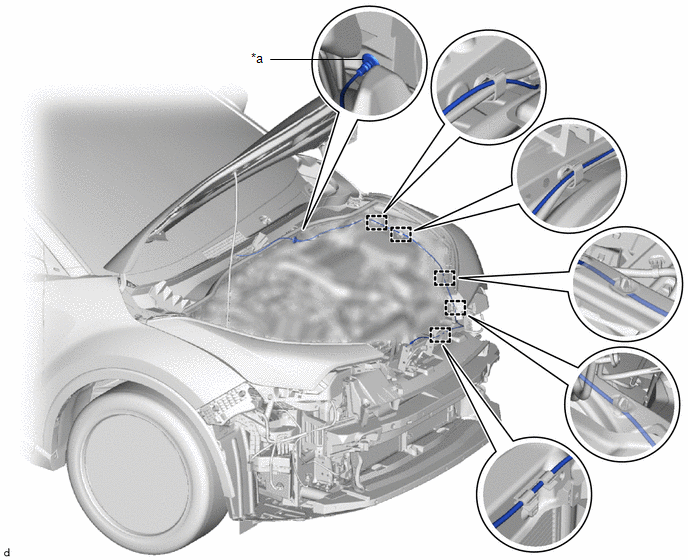

(a) Desconecte el conjunto del cable de control de bloqueo del capó de las abrazaderas.

*a

Ojal

-

-

(b) Desenganche el ojal.

(c) Tire del conjunto del cable de control de la cerradura del capó del compartimiento del motor y extráigalo.

    Conjunto Del Cable De Control De Bloqueo Del CapÓ
    ...

    InstalaciÓn
    INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL CONJUNTO DEL CABLE DE CONTROL DE BLOQUEO DEL CAPÓ (a) Inserte el conjunto del cable de control de bloqueo del capó en el compartimiento del motor. (b) ...
