Toyota CH-R Manual de Taller: ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido piezas durante la extracción/instalación del conjunto de la bomba de vacío.
Procedimiento necesario tras extraer/instalar/sustituir las piezas|
Procedimiento o pieza de sustitución |
Procedimiento necesario |
Efecto/inoperante al no llevarse a cabo |
Vinculado |
|---|---|---|---|
|
Desconecte el cable del terminal negativo de la batería |
Memorice el punto muerto del ángulo de dirección |
Sistema de aviso de cambio involuntario de carril (con control de la dirección) |
|
|
Sistema de seguridad anticolisión |
|||
|
Inicialice el mecanismo de bloqueo de la puerta trasera |
Sistema eléctrico del cierre centralizado de puertas |
|
PROCEDIMIENTO
1. EXTRAIGA LA BATERÍA
Haga clic aquí .gif)
2. RETIRE LA TAPA DE LA CULATA N° 2
Haga clic aquí
3. DESCONECTE EL CABLE DEL MOTOR
Haga clic aquí

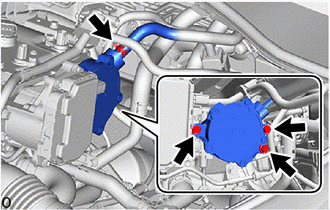

4. EXTRAIGA EL CONJUNTO DE LA BOMBA DE VACÍO
|
(a) Deslice el clip y desconecte la unión a la manguera del tubo del conector del conjunto de la bomba de vacío. |
|
(b) Quite los 3 pernos y el conjunto de la bomba de vacío del conjunto del motor.
|
(c) Extraiga la junta tórica n° 2 y la junta tórica n° 3 del conjunto de la bomba de vacío. |
|
Componentes
COMPONENTES
ILUSTRACIÓN
*1
CABLE DEL MOTOR
*2
TAPA DE LA CULATA N° 2
N*m (kgf*cm, lbf*pi.): Par de apriete especificado
...
Desmontaje
DESMONTAJE
PROCEDIMIENTO

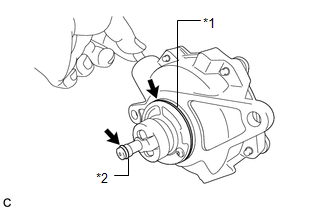

1. EXTRAIGA LA CUBIERTA DEL EXTREMO
(a) Utilice una llave de cubo "TORX" T25 para extraer los 5 tornillos
y la cubierta del extremo.
AVISO: ...
