COMPONENTES

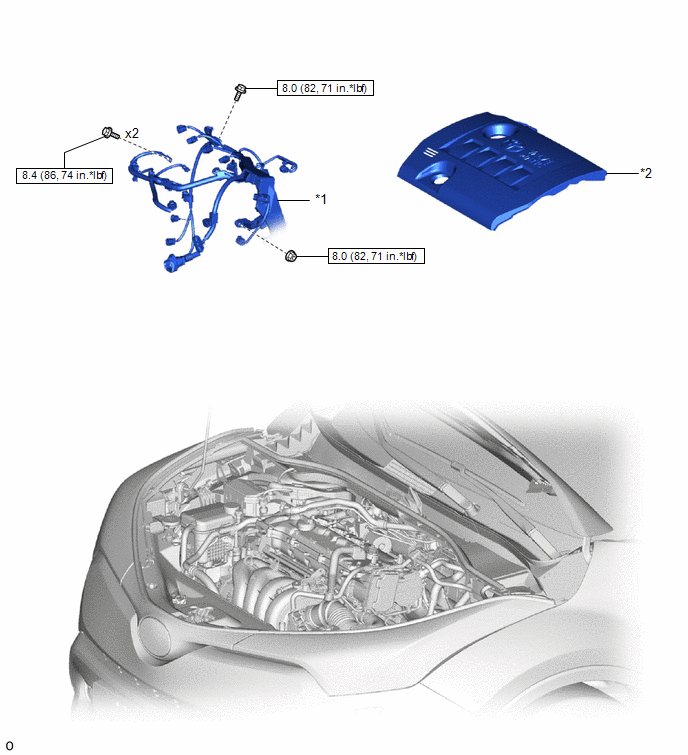

ILUSTRACIÓN
*1 |
CABLE DEL MOTOR |
*2 |
TAPA DE LA CULATA N° 2 |
![]() |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- |
- |

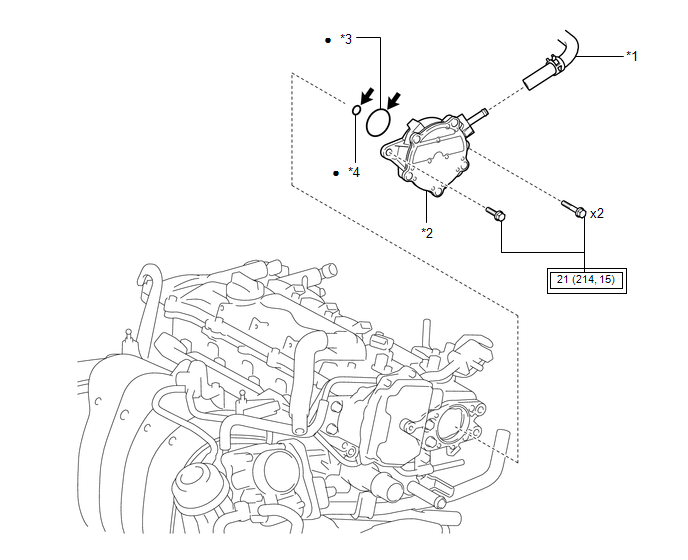

ILUSTRACIÓN
*1 |
UNIÓN A LA MANGUERA DEL TUBO DEL CONECTOR |
*2 |
CONJUNTO DE LA BOMBA DE VACÍO |
*3 |
JUNTA TÓRICA N° 2 |
*4 |
JUNTA TÓRICA N° 3 |
![]() |
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
● |
Pieza no reutilizable |
![]() |
Aceite del motor |
- |
- |

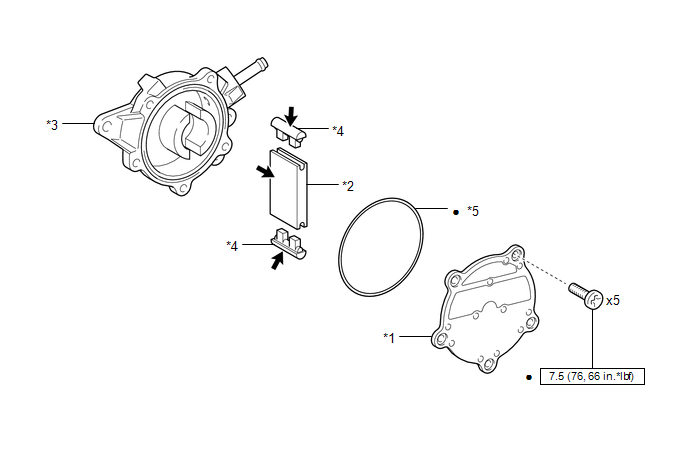

ILUSTRACIÓN
*1 |
CUBIERTA DEL TERMINAL |
*2 |
PALETA DE LA BOMBA DE VACÍO |
*3 |
ALOJAMIENTO DE LA BOMBA DE VACÍO |
*4 |
TAPÓN DE LA PALETA DE LA BOMBA DE VACÍO |
*5 |
JUNTA TÓRICA N° 1 |
- |
- |
![]() |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
● |
Pieza no reutilizable |
![]() |
Aceite del motor |
- |
- |
