Toyota CH-R Manual de Taller: Desmontaje

Toyota CH-R Manual de Taller / Sistema De Frenos (otros) / Bomba De Vacío / Desmontaje

DESMONTAJE

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA DEL EXTREMO

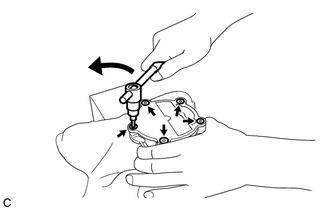

(a) Utilice una llave de cubo "TORX" T25 para extraer los 5 tornillos y la cubierta del extremo.

AVISO:

  • Sujete el conjunto de la bomba de vacío de manera que su superficie de instalación, piezas de fijación y tubo de lubricación no sufran ningún daño.
  • A medida que se deforma el alojamiento de la bomba de vacío cuando se aplica una fuerza, no lo sujete con una herramienta tal como un torno de banco.
  • Fije firmemente la llave de cubo "TORX" T25 a los tornillos.
  • No deje caer la cubierta del extremo.
  • No dañe la cubierta del extremo.

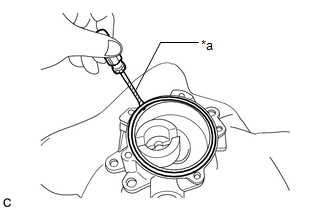

(b) Utilice un destornillador con la punta envuelta en cinta protectora para extraer la junta tórica n° 1.

AVISO:

Tenga cuidado de no dañar la ranura de instalación.

*a

Cinta protectora

2. EXTRAIGA LA PALETA DE LA BOMBA DE VACÍO

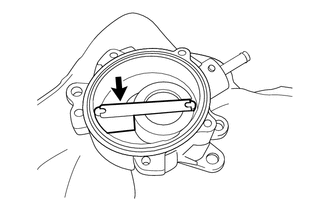

(a) Extraiga la paleta de la bomba de vacío junto con los 2 tapones de dicha paleta.

AVISO:

  • Si vuelve a utilizar la paleta de la bomba de vacío y los tapones, asegúrese de anotar la posición y orientación de la instalación.
  • No deje caer la paleta de la bomba de vacío ni los tapones.

(b) Extraiga los 2 tapones de la paleta de la bomba de vacío.

AVISO:

  • Si vuelve a utilizar la paleta de la bomba de vacío y los tapones, asegúrese de anotar la posición y orientación de la instalación.
  • No deje caer la paleta de la bomba de vacío ni los tapones.

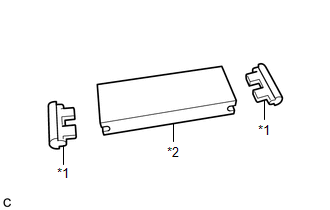

*1

Tapón de la paleta de la bomba de vacío

*2

Paleta de la bomba de vacío
    Extracción
    EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se ...

    Inspección
    INSPECCIÓN PROCEDIMIENTO 1. COMPRUEBE LA PALETA DE LA BOMBA DE VACÍO (a) Compruebe que la paleta de la bomba de vacío o los tapones no estén dañados o desgastados. OBSERVACI ...
