Toyota CH-R Manual de Taller: InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

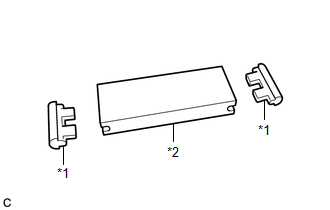

1. COMPRUEBE LA PALETA DE LA BOMBA DE VACÍO

(a) Compruebe que la paleta de la bomba de vacío o los tapones no estén dañados o desgastados.

OBSERVACIÓN:

Si la paleta de la bomba de vacío o los tapones están dañados o desgastados, sustitúyalos por otros nuevos.

*1

Tapón de la paleta de la bomba de vacío

*2

Paleta de la bomba de vacío

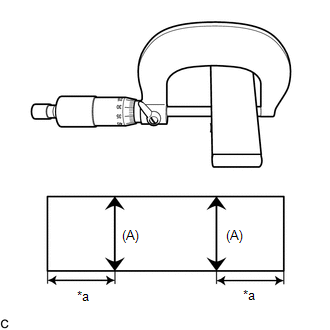

(b) Con la ayuda de un micrómetro, mida la longitud (A) de la paleta de la bomba de vacío con los tapones quitados.

Longitud mínima (A):

23.8 mm (0.937 pulg.)

AVISO:

Mida la longitud (A) a 10 mm (0.394 pulg.) de cada extremo de la paleta de la bomba de vacío.

OBSERVACIÓN:

Si el resultado no es el especificado, sustituya la paleta de la bomba de vacío y los tapones por otros nuevos.

*a

10 mm (0.394 pulg.)

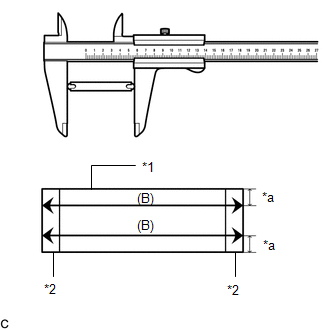

(c) Utilice un calibre de nonio para medir la longitud (B) de la paleta de la bomba de vacío con los tapones colocados.

Longitud mínima (B):

76 mm (2.99 pulg.)

AVISO:

Mida la longitud (B) a 5 mm (0.197 pulg.) de cada extremo de la paleta de la bomba de vacío.

OBSERVACIÓN:

Si el resultado no es el especificado, sustituya la paleta de la bomba de vacío y los tapones por otros nuevos.

*1

Paleta de la bomba de vacío

*2

Tapón de la paleta de la bomba de vacío

*a

5 mm (0.197 pulg.)

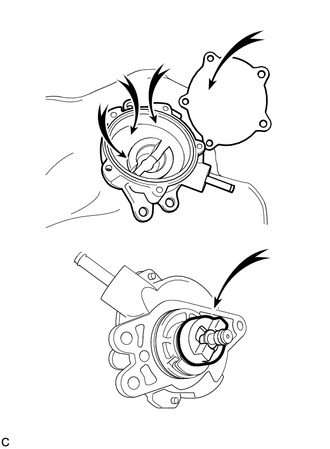

2. REVISE EL ALOJAMIENTO DE LA BOMBA DE VACÍO

(a) Asegúrese de que la pieza del rotor, el acoplamiento, el alojamiento de la bomba de vacío y la cubierta del extremo no estén dañados o desgastados.

OBSERVACIÓN:

Si la pieza del rotor, el acoplamiento, el alojamiento de la bomba de vacío o la cubierta del extremo están dañados o desgastado, sustituya el conjunto de la bomba de vacío.
