Toyota CH-R Manual de Taller: Componentes

COMPONENTES

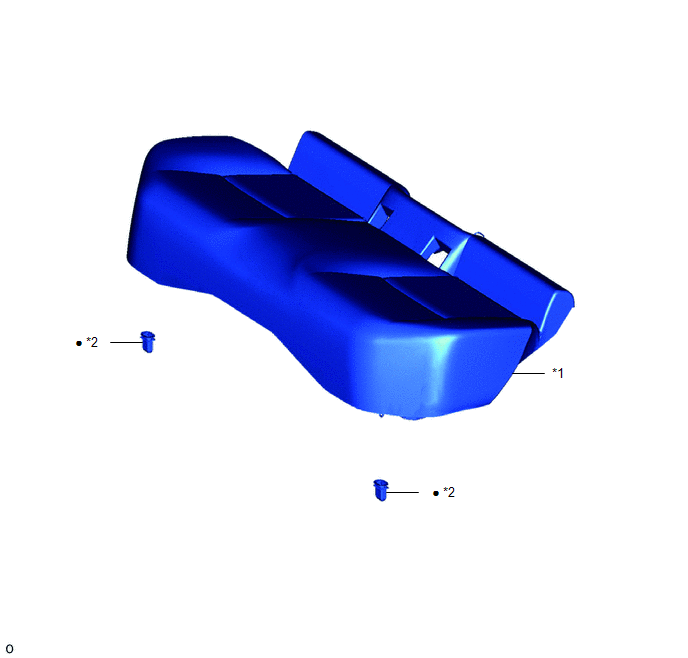

ILUSTRACIÓN

*1

CONJUNTO DEL COJÍN DE LOS ASIENTOS TRASEROS TIPO BANCO

*2

GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO

Pieza no reutilizable

-

-

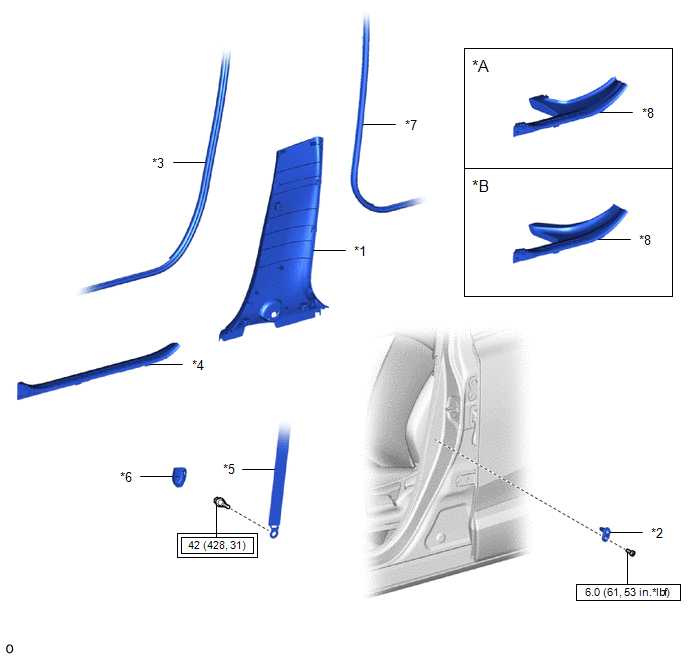

ILUSTRACIÓN

*A

Con airbag lateral del asiento trasero

*B

Sin airbag lateral del asiento trasero

*1

EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL

*2

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA

*3

BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA

*4

ESTRIBO DE LA PUERTA DELANTERA

*5

CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO

*6

CUBIERTA DEL ANCLAJE EXTERIOR DEL CINTURÓN DE CADERA

*7

BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA

*8

ESTRIBO DE LA PUERTA TRASERA

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

N*m (kgf*cm, lbf*pi.): Par de apriete especificado
