EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Siga el mismo procedimiento en los lados derecho e izquierdo.
El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL COJÍN DEL ASIENTO TRASERO TIPO BANQUETA

Haga clic aquí

2. EXTRAIGA EL GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO

Haga clic aquí

3. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA

Haga clic aquí

4. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA (con airbag lateral del asiento trasero)

Haga clic aquí

5. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA (sin airbag lateral del asiento trasero)

Haga clic aquí

6. EXTRAIGA LA CUBIERTA DEL ANCLAJE EXTERIOR DEL CINTURÓN DE CADERA

Haga clic aquí

7. DESCONECTE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO

Haga clic aquí

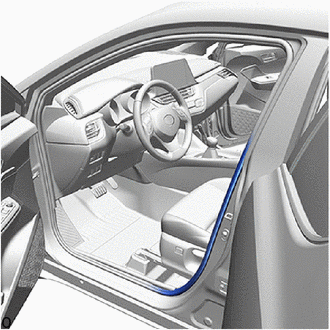

8. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA

(a) Desconecte la banda protectora de la guarnición de la abertura de la puerta delantera de la zona que se muestra en la ilustración.

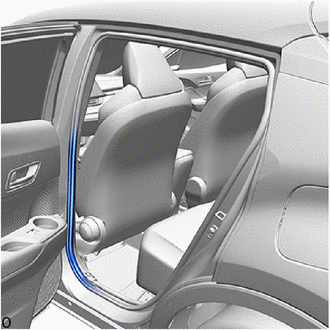

9. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA

(a) Desconecte la banda protectora de la guarnición de la abertura de la puerta trasera de la zona que se muestra en la ilustración.

10. EXTRAIGA EL EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL

Haga clic aquí

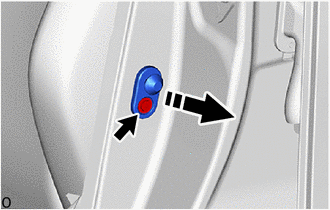

11. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA

(a) Desconecte el conector.

(b) Utilice una llave de cubo "TORX" T30 para extraer el tornillo y el conjunto del interruptor de la luz de cortesía de la puerta delantera.

Extraiga en este sentido
