INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE LA BOMBA DE VACÍO
(a) Cuando instale un nuevo conjunto de la bomba de vacío:

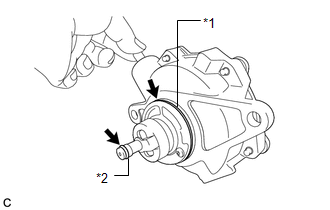

(1) Aplique aceite de motor a las juntas tóricas n° 2 y n° 3 que se instalen en un conjunto de la bomba de vacío nuevo. |
|
(b) Si vuelve a utilizar el conjunto de la bomba de vacío:
(1) Aplique aceite de motor a las juntas tóricas n° 2 y n° 3 e instálelas en el conjunto de la bomba de vacío. |
|
(c) Aplique aceite de motor a la superficie interior del orificio de instalación.

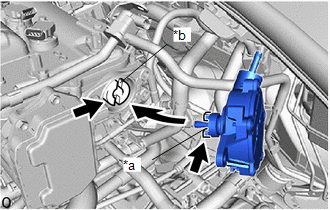

*a |
Dientes de acoplamiento |
*b |
Ranura |
![]() |
Aceite del motor |
(d) Instale el conjunto de la bomba de vacío de forma que sus dientes de acoplamiento engranen con la ranura del árbol de levas.
AVISO:
Asegúrese de que el conjunto de la bomba de vacío está bien instalado.

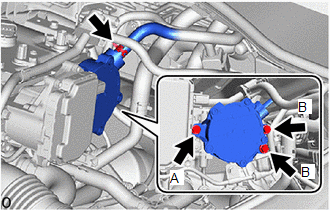

(e) Coloque los 3 pernos. Torque: 21 N·m {214 kgf·cm, 15 ft·lbf} AVISO: Después de apretar los pernos, asegúrese de que la superficie de contacto del conjunto de la bomba de vacío esté al mismo nivel que la culata. Longitud del perno
|
|
(f) Conecte la unión a la manguera del tubo del conector con el conjunto de la bomba de vacío y deslice el clip para fijarla.
2. CONECTE LA UNIÓN A LA MANGUERA DEL TUBO DEL CONECTOR
(a) Conecte la unión a la manguera del tubo del conector con el conjunto de la bomba de vacío y deslice el clip para fijarla.
3. CONECTE EL CABLE DEL MOTOR
Haga clic aquí
4. COLOQUE LA TAPA DE LA CULATA N° 2
Haga clic aquí
5. INSTALE LA BATERÍA
Haga clic aquí
6. COMPROBACIÓN DEL FUNCIONAMIENTO
Haga clic aquí
