Toyota CH-R Manual de Taller: Montaje

Toyota CH-R Manual de Taller / Sistema De Frenos (otros) / Bomba De VacÍo / Montaje

MONTAJE

PROCEDIMIENTO

1. INSTALE LA PALETA DE LA BOMBA DE VACÍO

(a) Aplique aceite de motor a la paleta de la bomba de vacío y a los 2 tapones de las paletas de la bomba de vacío.

(b) Instale los tapones de las paletas de la bomba de vacío en la paleta de la bomba de vacío.

AVISO:

Si vuelve a utilizar la paleta de la bomba de vacío y los tapones, instálelos en la misma posición en la que estaban cuando fueron extraídos.

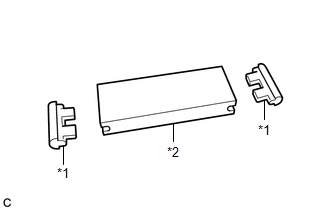

*1

Tapón de la paleta de la bomba de vacío

*2

Paleta de la bomba de vacío

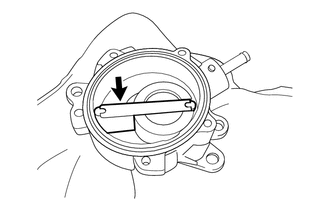

(c) Aplique aceite de motor a la paleta de la bomba de vacío con los tapones, e instálela en el alojamiento de la bomba de vacío.

Aceite del motor

AVISO:

Si vuelve a utilizar la paleta de la bomba de vacío y los tapones, instálelos en la misma posición y orientación en la que estaban cuando fueron extraídos.

2. INSTALE LA CUBIERTA DEL EXTREMO

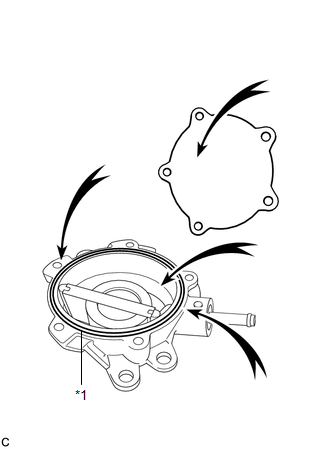

(a) Instale una nueva junta tórica n° 1 en el alojamiento de la bomba de vacío.

AVISO:

  • Limpie todo resto de aceite de la superficie de instalación de la cubierta del extremo y la cubierta del extremo.
  • Compruebe que no haya partículas extrañas en la junta tórica n° 1 o dentro del alojamiento de la bomba de vacío.

*1

Junta tórica n° 1

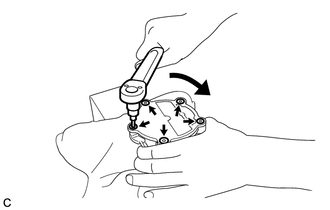

(b) Utilice una llave de cubo "TORX" T25 para instalar la cubierta del extremo con 5 tornillos nuevos.

Torque:

7.5 N·m {76 kgf·cm, 66 in·lbf}

AVISO:

  • Sujete el conjunto de la bomba de vacío de manera que su superficie de instalación, piezas de fijación y tubo de lubricación no sufran ningún daño.
  • A medida que se deforma el alojamiento de la bomba de vacío cuando se aplica una fuerza, no lo sujete con una herramienta tal como un torno de banco.
  • Fije firmemente la llave de cubo "TORX" T25 a los tornillos.

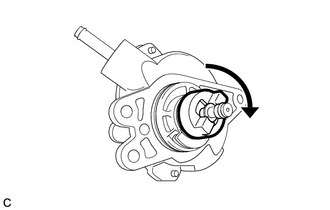

(c) Gire el acoplamiento en el sentido de las agujas del reloj tal y como se muestra en la ilustración, y compruebe que el acoplamiento no esté bloqueado o que no haya resistencia.
    InstalaciÓn
