Toyota CH-R Manual de Taller: Circuito del avisador acústico de control de derrape (C1A4A)
DESCRIPCIÓN
El conjunto del sensor del radar de onda milimétrica está conectado a la cámara de reconocimiento de avance a través del sistema de comunicaciones CAN.
El conjunto del sensor del radar de onda milimétrica acciona la alarma anticolisión enviando una señal de solicitud al avisador acústico de seguridad urbana anticolisión.
Si el conjunto del sensor del radar de onda milimétrica detecta una avería en el circuito del avisador acústico de seguridad urbana anticolisión, almacena el DTC C1A4A.
|
N° de DTC |
Elemento detectado |
Condición de detección del DTC |
Área afectada |
|---|---|---|---|
|
C1A4A |
Circuito del avisador acústico de control de derrape |
Cuando el interruptor de encendido está en la posición ON y la alarma anticolisión está activada, se cumple una de las siguientes condiciones:
|
|
|
Estado del vehículo |
|||
|---|---|---|---|
|
Modelo 1 |
Modelo 2 |
||
|
Condición de diagnóstico |
Cuando el interruptor de encendido está en ON y la alarma anticolisión está en funcionamiento. |
○ |
○ |
|
Estado de la avería |
Se envía una señal de solicitud de avisador acústico al avisador acústico de seguridad urbana anticolisión pero el avisador acústico no suena. |
○ |
- |
|
No se envía una señal de solicitud de avisador acústico al avisador acústico de seguridad urbana anticolisión pero el avisador acústico suena. |
- |
○ |
|
|
Momento de la detección |
0.3 segundos |
0.3 segundos |
|
|
Número de ciclos |
1 ciclo |
1 ciclo |
|
OBSERVACIÓN:
Se emitirá el DTC cuando se cumplan las condiciones de los modos de la tabla anterior.

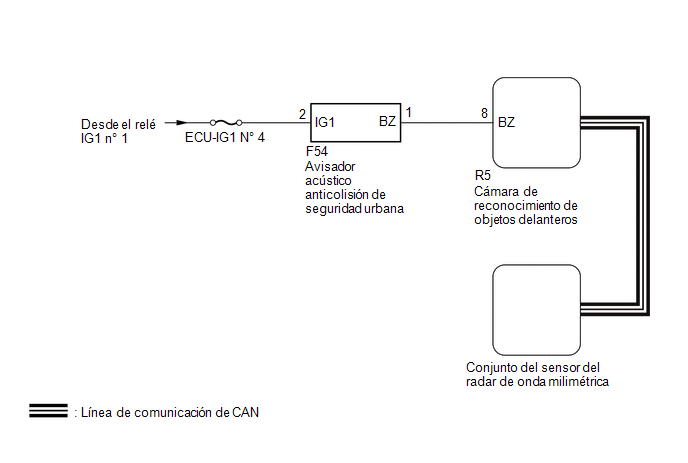

DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
- Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
- Cuando sustituya el conjunto del sensor del radar de onda milimétrica, sustitúyalo siempre por uno nuevo.
- Si sustituye el conjunto del sensor del radar de onda milimétrica por
otro nuevo, debe llevar a cabo el ajuste del eje del haz del sensor del
radar.
Haga clic aquí
.gif)
- Si se ha sustituido la cámara de reconocimiento delantera por una nueva,
asegúrese de llevar a cabo el ajuste del eje de reconocimiento de avance.
Haga clic aquí
- Cuando se produce una avería en la línea de comunicación hacia la cámara
de reconocimiento de avance, se emite el DTC U023A y/o U1002. Si se emite
un DTC relacionado con la línea de comunicación CAN, realice primero la
localización de averías en la línea de comunicación CAN.
Haga clic aquí
PROCEDIMIENTO
|
1. |
COMPRUEBE LOS DTC (SISTEMA ANTICOLISIÓN) |
(a) Borre los DTC.
Haga clic aquí
(b) Realice la prueba activa basándose en los datos de la pantalla del Techstream.
Haga clic aquí
AVISO:
Lleve a cabo la prueba activa durante al menos 1 segundo.
OBSERVACIÓN:
Si lleva a cabo la prueba activa durante al menos 1 segundo, se almacena el DTC C1A4A si se cumplen las condiciones de detección del DTC.
Body Electrical > Pre-Collision 2 > Active Test|
Pantalla del tester |
Elemento de medición |
Rango de control |
Nota de diagnóstico |
|---|---|---|---|
|
PCS Collision Alarm Buzzer |
Avisador acústico de seguridad urbana anticolisión |
ON/OFF |
Esta prueba puede realizarse con el interruptor de encendido en la posición ON Estado del vehículo: Vehículo parado |
|
Pantalla del tester |
|---|
|
PCS Collision Alarm Buzzer |
(c) Compruebe si se emiten DTC.
Haga clic aquí
Resultado:
|
Resultado |
Vaya a |
|---|---|
|
No se emite el DTC C1A4A |
A |
|
Se emite el DTC C1A4A |
B |
| A | .gif) |
INSPECCIONE CON EL MÉTODO DE SIMULACIÓN
|
|
.gif)
|
2. |
INSPECCIONE LA TENSIÓN DEL TERMINAL |
|

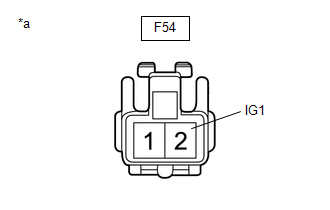

(a) Desconecte el conector del avisador acústico de seguridad urbana anticolisión. |
|
(b) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
|
Conexión del tester |
Posición del interruptor |
Valor especificado |
|---|---|---|
|
F54-2 (IG1) - Masa de la carrocería |
Interruptor de encendido en posición ON |
11 a 14 V |
|
Interruptor de encendido desactivado |
Inferior a 1 V |
(c) Conecte el conector F54 del avisador acústico anticolisión para ciudad.
| MAL | |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (AVISADOR ACÚSTICO DE SEGURIDAD ANTICOLISIÓN URBANA - BATERÍA) |
|
|
3. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (AVISADOR ACÚSTICO DE SEGURIDAD URBANA ANTICOLISIÓN - CÁMARA DE RECONOCIMIENTO DE AVANCE) |
(a) Desconecte el conector F54 del avisador acústico de seguridad urbana anticolisión.
(b) Desconecte el conector R5 de la cámara de reconocimiento delantera.
(c) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester |
Estado |
Valor especificado |
|---|---|---|
|
F54-1 (BZ) - R5-8 (BZ) |
Siempre |
Inferior a 1 Ω |
|
F54-1 (BZ) o R5-8 (BZ) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
(d) Conecte el conector R5 de la cámara de reconocimiento delantera.
(e) Conecte el conector F54 del avisador acústico anticolisión para ciudad.
| OK | |
VAYA AL PASO 6 |
|
|
4. |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (AVISADOR ACÚSTICO DE SEGURIDAD URBANA ANTICOLISIÓN - CÁMARA DE RECONOCIMIENTO DE AVANCE) |
(a) Repare o sustituya el mazo de cables o el conector.
|
|
5. |
COMPRUEBE LOS DTC (SISTEMA ANTICOLISIÓN) |
(a) Borre los DTC.
Haga clic aquí
(b) Realice la prueba activa basándose en los datos de la pantalla del Techstream.
Haga clic aquí
AVISO:
Lleve a cabo la prueba activa durante al menos 1 segundo.
OBSERVACIÓN:
Si lleva a cabo la prueba activa durante al menos 1 segundo, se almacena el DTC C1A4A si se cumplen las condiciones de detección del DTC.
Body Electrical > Pre-Collision 2 > Active Test|
Pantalla del tester |
Elemento de medición |
Rango de control |
Nota de diagnóstico |
|---|---|---|---|
|
PCS Collision Alarm Buzzer |
Avisador acústico de seguridad urbana anticolisión |
ON/OFF |
Esta prueba puede realizarse con el interruptor de encendido en la posición ON Estado del vehículo: Vehículo parado |
|
Pantalla del tester |
|---|
|
PCS Collision Alarm Buzzer |
(c) Compruebe si se emiten DTC.
Haga clic aquí
Resultado:
|
Resultado |
Vaya a |
|---|---|
|
No se emite el DTC C1A4A |
A |
|
Se emite el DTC C1A4A |
B |
| A | |
FIN DE LA INSPECCIÓN |
|
|
6. |
INSPECCIONE EL AVISADOR ACÚSTICO DE SEGURIDAD URBANA ANTICOLISIÓN (COMPRUEBE EL FUNCIONAMIENTO DEL AVISADOR ACÚSTICO) |
(a) Coloque el interruptor de encendido en posición ON.
(b) Compruebe si suena el avisador acústico de seguridad urbana anticolisión.
Resultado:
|
Resultado |
Vaya a |
|---|---|
|
El avisador acústico de seguridad urbana anticolisión no suena cuando el interruptor de encendido está en posición ON |
A |
|
El avisador acústico de seguridad urbana anticolisión suena de forma continua cuando el interruptor de encendido está en posición ON |
B |
| B | |
VAYA AL PASO 8 |
|
|
7. |
INSPECCIONE EL AVISADOR ACÚSTICO DE SEGURIDAD URBANA ANTICOLISIÓN (INSPECCIÓN DE LA UNIDAD) |
(a) Extraiga el avisador acústico anticolisión para ciudad.
Haga clic aquí
(b) Inspeccione el avisador acústico anticolisión para ciudad.
Haga clic aquí
Resultado:
|
Resultado |
Vaya a |
|---|---|
|
El avisador acústico anticolisión para ciudad es anómalo. |
A |
|
El avisador acústico anticolisión para ciudad es normal. |
B |
| B | |
VAYA AL PASO 9 |
|
|
8. |
SUSTITUYA EL AVISADOR DE SEGURIDAD URBANA ANTICOLISIÓN |
(a) Sustituya el avisador acústico anticolisión para ciudad.
Haga clic aquí
|
|
9. |
COMPRUEBE LOS DTC (SISTEMA ANTICOLISIÓN) |
(a) Borre los DTC.
Haga clic aquí
(b) Realice la prueba activa basándose en los datos de la pantalla del Techstream.
Haga clic aquí
AVISO:
Lleve a cabo la prueba activa durante al menos 1 segundo.
OBSERVACIÓN:
Si lleva a cabo la prueba activa durante al menos 1 segundo, se almacena el DTC C1A4A si se cumplen las condiciones de detección del DTC.
Body Electrical > Pre-Collision 2 > Active Test|
Pantalla del tester |
Elemento de medición |
Rango de control |
Nota de diagnóstico |
|---|---|---|---|
|
PCS Collision Alarm Buzzer |
Avisador acústico de seguridad urbana anticolisión |
ON/OFF |
Esta prueba puede realizarse con el interruptor de encendido en la posición ON Estado del vehículo: Vehículo parado |
|
Pantalla del tester |
|---|
|
PCS Collision Alarm Buzzer |
(c) Compruebe si se emiten DTC.
Haga clic aquí
Resultado:
|
Resultado |
Vaya a |
|---|---|
|
No se emite el DTC C1A4A |
A |
|
Se emite el DTC C1A4A |
B |
| A | |
FIN DE LA INSPECCIÓN |
|
|
10. |
SUSTITUYA LA CÁMARA DE RECONOCIMIENTO DE AVANCE |
(a) Sustituya la cámara de reconocimiento delantera.
Haga clic aquí
(b) Lleve a cabo el ajuste del eje de reconocimiento de avance.
Haga clic aquí
|
|
11. |
COMPRUEBE LOS DTC (SISTEMA ANTICOLISIÓN) |
(a) Borre los DTC.
Haga clic aquí
(b) Realice la prueba activa basándose en los datos de la pantalla del Techstream.
Haga clic aquí
AVISO:
Lleve a cabo la prueba activa durante al menos 1 segundo.
OBSERVACIÓN:
Si lleva a cabo la prueba activa durante al menos 1 segundo, se almacena el DTC C1A4A si se cumplen las condiciones de detección del DTC.
Body Electrical > Pre-Collision 2 > Active Test|
Pantalla del tester |
Elemento de medición |
Rango de control |
Nota de diagnóstico |
|---|---|---|---|
|
PCS Collision Alarm Buzzer |
Avisador acústico de seguridad urbana anticolisión |
ON/OFF |
Esta prueba puede realizarse con el interruptor de encendido en la posición ON Estado del vehículo: Vehículo parado |
|
Pantalla del tester |
|---|
|
PCS Collision Alarm Buzzer |
(c) Compruebe si se emiten DTC.
Haga clic aquí
Resultado:
|
Resultado |
Vaya a |
|---|---|
|
No se emite el DTC C1A4A |
A |
|
Se emite el DTC C1A4A |
B |
| A | |
FIN DE LA INSPECCIÓN (CÁMARA DE RECONOCIMIENTO DELANTERA DEFECTUOSA) |
|
|
12. |
SUSTITUYA EL CONJUNTO DEL SENSOR DEL RADAR DE ONDA MILIMÉTRICA |
(a) Sustituya el conjunto del sensor del radar de onda milimétrica.
Haga clic aquí
(b) Ajuste el conjunto del sensor del radar de onda milimétrica.
Haga clic aquí
|
|
13. |
BORRE EL DTC (SISTEMA ANTICOLISIÓN) |
(a) Borre los DTC.
Haga clic aquí
| SIGUIENTE | |
FIN DE LA INSPECCIÓN (EL CONJUNTO DEL SENSOR DEL RADAR DE ONDA MILIMÉTRICA ESTÁ DEFECTUOSO) |
