DESCRIPCIÓN
Este DTC se memoriza cuando la comunicación LIN entre el conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor) y la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) se interrumpe durante 10 segundos o más.
N° de DTC |
Elemento detectado |
Condición de detección del DTC |
Área afectada |
---|---|---|---|
B2321 |
Interrupción de la comunicación de la ECU de la puerta del conductor |
No hay comunicación entre el conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor) y la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) durante al menos 10 segundos. |
|

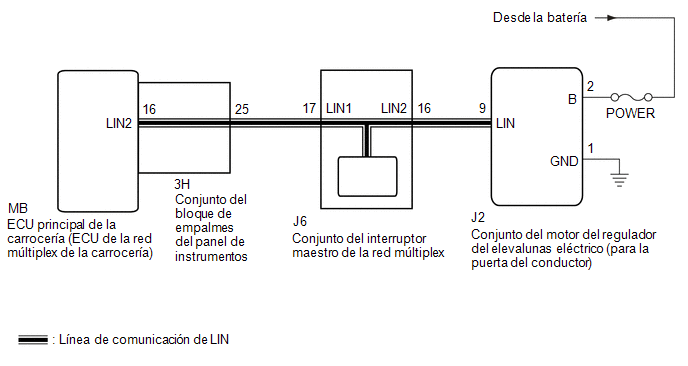

DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Haga clic aquí
Haga clic aquí
PROCEDIMIENTO
1. |
COMPRUEBE SI SE EMITEN DTC |
(a) Borre los DTC.
Haga clic aquí
(b) Vuelva a comprobar los DTC.
Body Electrical > Main Body > Trouble CodesResultado:
Resultado |
Vaya a |
---|---|
Solo se emite el DTC B2321 |
A |
LOS DTC B1206 y B2321 se emiten simultáneamente |
B |
OBSERVACIÓN:
Cuando los DTC B1206 y B2321 se emiten de forma simultánea, lleve a cabo la localización de averías del DTC B1206 en primer lugar.
B | ![]() |
VAYA AL DTC B1206 |
|
2. |
INSPECCIONE EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX |
(a) Extraiga el conjunto del interruptor maestro de la red múltiplex. Haga clic aquí |
|

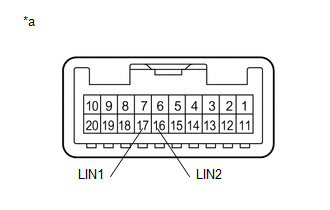

(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester |
Estado |
Valor especificado |
---|---|---|
16 (LIN2) - 17 (LIN1) |
Siempre |
Inferior a 1 Ω |
MAL | ![]() |
SUSTITUYA EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX |
|
3. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX - CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (para la puerta del conductor)) |
(a) Desconecte el conector J2 del conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor).
(b) Mida la resistencia según los valores de la siguiente tabla.
AVISO:
Asegúrese de que cada ECU se encuentre en modo de suspensión antes de realizar la inspección. Para entrar en el modo de espera, cambie el interruptor de encendido de la posición ON a OFF durante 180 segundos o más sin usar ningún interruptor.
Resistencia estándar:
Conexión del tester |
Posición del interruptor |
Valor especificado |
---|---|---|
J6-16 (LIN2) - J2-9 (LIN) |
Interruptor de encendido desactivado |
Inferior a 1 Ω |
J6-16 (LIN2) o J2-9 (LIN) - Masa de la carrocería |
Interruptor de encendido desactivado |
10 kΩ o superior |
MAL | ![]() |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
4. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL MOTOR REGULADOR DEL ELEVALUNAS ELÉCTRICO (para la puerta del conductor) - BATERÍA, MASA DE LA CARROCERÍA) |
(a) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
Conexión del tester |
Estado |
Valor especificado |
---|---|---|
J2-2 (B) - J2-1 (GND) |
Siempre |
11 a 14 V |
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester |
Estado |
Valor especificado |
---|---|---|
J2-1 (GND) - Masa de la carrocería |
Siempre |
Inferior a 1 Ω |
MAL | ![]() |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
5. |
SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (para la puerta del conductor) |
(a) Sustituya el conjunto del motor del regulador del elevalunas eléctrico (puerta del conductor) .
Haga clic aquí
|
6. |
COMPRUEBE SI SE EMITEN DTC |
(a) Borre los DTC.
Haga clic aquí
(b) Vuelva a comprobar los DTC.
Body Electrical > Main Body > Trouble CodesOK:
No se emite el DTC B2321.
OK | ![]() |
FIN DE LA INSPECCIÓN (CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (para la puerta del conductor) DEFECTUOSO) |
MAL | ![]() |
SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX
DE LA CARROCERÍA) |
