DESCRIPCIÓN
La ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) almacena este DTC cuando la comunicación con el conjunto del relé de control del doble bloqueo de las puertas queda interrumpida durante 10 segundos o más.
N° de DTC |
Elemento detectado |
Condición de detección del DTC |
Área afectada |
---|---|---|---|
B1249 |
Comunicación de la ECU del doble cierre detenida |
No hay comunicación entre el conjunto del relé de control de doble bloqueo y la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) durante 10 segundos o más. |
|

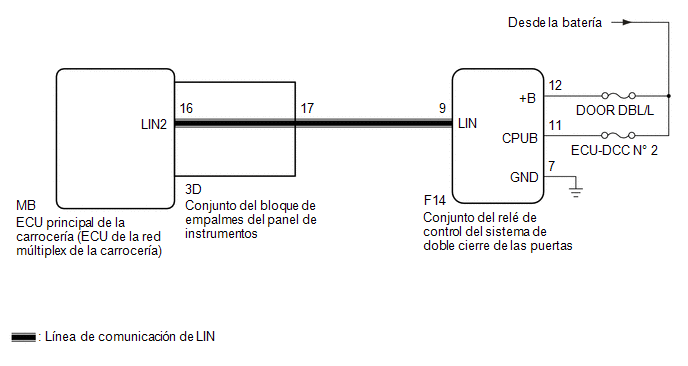

DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Haga clic aquí
PROCEDIMIENTO
1. |
INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS |
(a) Extraiga el conjunto del bloque de empalmes del panel de instrumentos.
Haga clic aquí
*a |
Componente no conectado al mazo de cables (conjunto del bloque de empalmes del panel de instrumentos) |
- |
- |
(b) Extraiga la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) del conjunto del bloque de empalmes del panel de instrumentos.

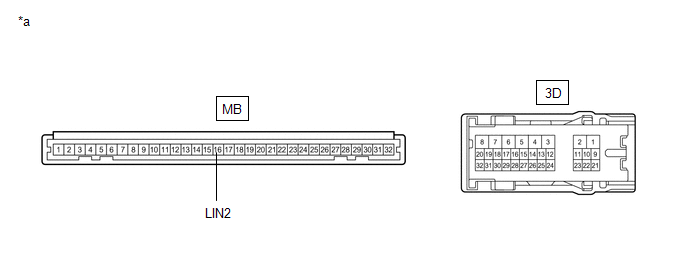

(c) Mida la resistencia según los valores de la siguiente tabla.
OBSERVACIÓN:
Esta inspección sirve para comprobar la línea de la comunicación LIN dentro del conjunto del bloque de empalmes del panel de instrumentos que conecta el mazo de cables a la ECU principal integrada de la carrocería (ECU de la red múltiplex de la carrocería).
Resistencia estándar:
Conexión del tester |
Estado |
Valor especificado |
---|---|---|
3D-17 - MB-16 (LIN2) |
Siempre |
Inferior a 1 Ω |
MAL | ![]() |
SUSTITUYA EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS |
|
2. |
COMPRUEBE EL MAZO DE CABLES Y EL CONECTOR (ECU PRINCIPAL DE LA CARROCERÍA [ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA] - CONJUNTO DEL RELÉ DE CONTROL DEL DOBLE BLOQUEO DE LA PUERTA) |
(a) Desconecte el conector F14 del conjunto del relé de control del sistema de doble cierre de las puertas.
(b) Mida la resistencia según los valores de la siguiente tabla.
AVISO:
Asegúrese de que cada ECU se encuentre en modo de suspensión antes de realizar la inspección. Para entrar en el modo de espera, cambie el interruptor de encendido de la posición ON a OFF durante 180 segundos o más sin usar ningún interruptor.
Resistencia estándar:
Conexión del tester |
Posición del interruptor |
Valor especificado |
---|---|---|
3D-17 - F14-9 (LIN) |
Interruptor de encendido desactivado |
Inferior a 1 Ω |
F14-9 (LIN) o 3D-17 - Masa de la carrocería |
Interruptor de encendido desactivado |
10 kΩ o superior |
MAL | ![]() |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
3. |
COMPRUEBE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RELÉ DE CONTROL DEL DOBLE BLOQUEO DE LAS PUERTAS - BATERÍA, MASA DE LA CARROCERÍA) |
(a) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
Conexión del tester |
Estado |
Valor especificado |
---|---|---|
F14-12 (+B) - F14-7 (GND) |
Siempre |
11 a 14 V |
F14-11 (CPUB) - F14-7 (GND) |
Siempre |
11 a 14 V |
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester |
Estado |
Valor especificado |
---|---|---|
F14-7 (GND) - Masa de la carrocería |
Siempre |
Inferior a 1 Ω |
MAL | ![]() |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
4. |
SUSTITUYA EL CONJUNTO DEL RELÉ DE CONTROL DEL SISTEMA DE DOBLE BLOQUEO DE LAS PUERTAS |
(a) Sustituya el conjunto del relé de control del sistema de doble bloqueo de las puertas.
Haga clic aquí
|
5. |
COMPRUEBE SI SE EMITEN DTC |
(a) Borre los DTC.
Haga clic aquí
(b) Vuelva a comprobar los DTC.
Body Electrical > Main Body > Trouble CodesOK:
No se emite el DTC B1249.
OK | ![]() |
FIN DE LA INSPECCIÓN (EL CONJUNTO DEL RELÉ DE CONTROL DEL SISTEMA DE DOBLE BLOQUEO DE LAS PUERTAS ESTABA DEFECTUOSO) |
MAL | ![]() |
SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) |
