Toyota CH-R Manual de Taller: Avería en el BUS de comunicación LIN (B2325)

Toyota CH-R Manual de Taller / Red / Sistema De Comunicaciones Lin / Avería en el BUS de comunicación LIN (B2325)

DESCRIPCIÓN

Si la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) detecta un error de comunicación en una ECU conectada a las líneas bus de las puertas durante al menos 7 segundos, se almacena el DTC B2325.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

B2325

Avería en el BUS de comunicación LIN

La ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) detecta un error de comunicación en una ECU conectada a las líneas bus de las puertas durante al menos 7 segundos.

  • Conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor)
  • Conjunto del motor del regulador del elevalunas eléctrico (para la puerta del pasajero delantero)
  • Conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera derecha)
  • Conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera izquierda)
  • Conjunto del interruptor maestro de la red múltiplex
  • Conjunto del relé de control del sistema de doble cierre de las puertas*1
  • ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)
  • Conjunto de bloque de empalmes del panel de instrumentos
  • Mazo de cables o conector
  • Fusible ECU-B n° 2
  • Fusible POWER
  • Fusible DOOR
  • Fusible DOOR R/L
  • Fusible DOOR R/R
  • Fusible DOOR DBL/L*1
  • Fusible ECU-DCC N° 2*1
  • *1: Con sistema de doble cierre

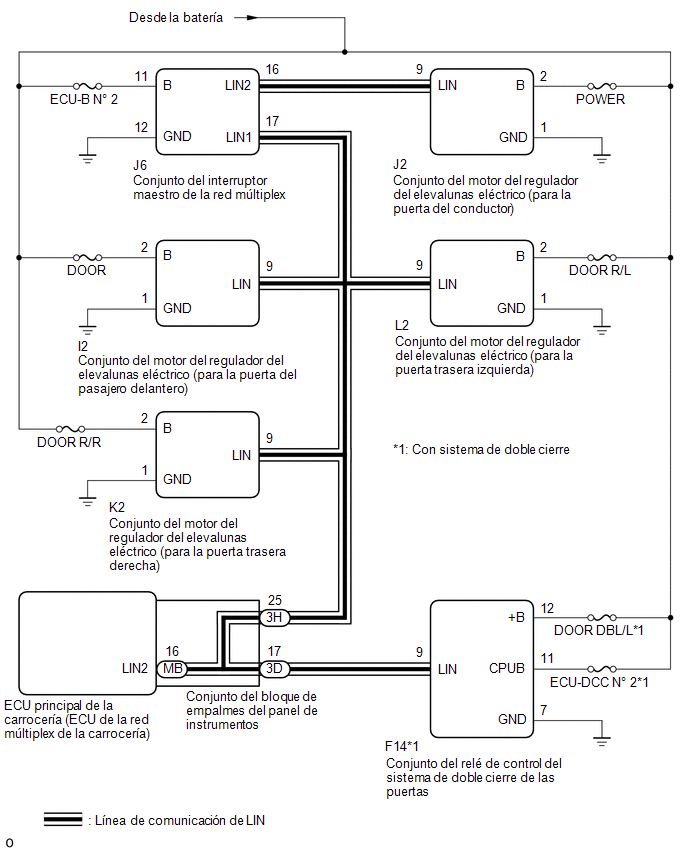

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
  • Cuando el conjunto del motor del regulador del elevalunas eléctrico se sustituye o se extrae y se vuelve a colocar, es necesario llevar a cabo la inicialización.

    Haga clic aquí

  • Antes de llevar a cabo la inspección, compruebe que el DTC B1206, B1249, B2321, B2322, B2323 o B2324 no se emite.

    Haga clic aquí

  • Si la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) se sustituye, consulte el registro.*1

    Haga clic aquí

    • *1: Con sistema de llave inteligente

PROCEDIMIENTO

1.

INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

(a) Extraiga el conjunto del bloque de empalmes del panel de instrumentos.

Haga clic aquí

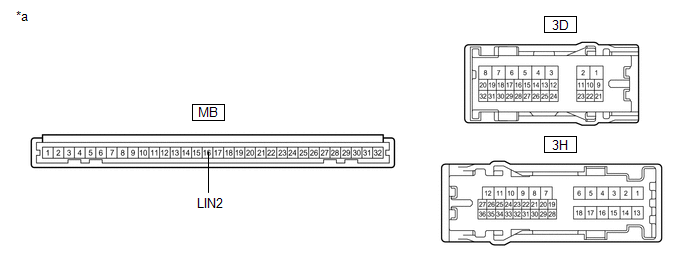

*a

Componente no conectado al mazo de cables

(Conjunto del bloque de empalmes del panel de instrumentos)

-

-

(b) Extraiga la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) del conjunto del bloque de empalmes del panel de instrumentos.

(c) Mida la resistencia según los valores de la siguiente tabla.

OBSERVACIÓN:

Esta inspección sirve para comprobar la línea de la comunicación LIN dentro del conjunto del bloque de empalmes del panel de instrumentos que conecta el mazo de cables a la ECU principal integrada de la carrocería (ECU de la red múltiplex de la carrocería).

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

3H-25 - MB-16 (LIN2)

Siempre

Inferior a 1 Ω

3D-17 - MB-16 (LIN2)

Siempre

Inferior a 1 Ω

MAL

SUSTITUYA EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

OK

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - CADA ECU)

(a) Desconecte el conector J2 del conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor).

(b) Desconecte el conector I2 del conjunto del motor del regulador del elevalunas eléctrico (para la puerta del pasajero delantero).

(c) Desconecte el conector L2 del conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera izquierda).

(d) Desconecte el conector K2 del conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera derecha).

(e) Desconecte el conector J6 del conjunto del interruptor maestro de la red múltiplex.

(f) Desconecte el conector F14 del conjunto del relé de control del sistema de doble bloqueo de las puertas.*1

(g) Mida la resistencia según los valores de la siguiente tabla.

AVISO:

Asegúrese de que cada ECU se encuentre en modo de suspensión antes de realizar la inspección. Para entrar en el modo de espera, cambie el interruptor de encendido de la posición ON a OFF durante 180 segundos o más sin usar ningún interruptor.

Resistencia estándar:

Conexión del tester

Posición del interruptor

Valor especificado

3H-25 - J6-17 (LIN1)

Interruptor de encendido desactivado

Inferior a 1 Ω

3D-17 - F14-9 (LIN)*1

Interruptor de encendido desactivado

Inferior a 1 Ω

3H-25 - I2-9 (LIN)

Interruptor de encendido desactivado

Inferior a 1 Ω

3H-25 - L2-9 (LIN)

Interruptor de encendido desactivado

Inferior a 1 Ω

3H-25 - K2-9 (LIN)

Interruptor de encendido desactivado

Inferior a 1 Ω

3H-25 - J2-9 (LIN)

Interruptor de encendido desactivado

Inferior a 1 Ω

J6-17 (LIN1) - Masa de la carrocería

Interruptor de encendido desactivado

10 kΩ o superior

F14-9 (LIN) - Masa de la carrocería*1

Interruptor de encendido desactivado

10 kΩ o superior

3H-25 o 3D-17 - Masa de la carrocería

Interruptor de encendido desactivado

10 kΩ o superior

I2-9 (LIN) - Masa de la carrocería

Interruptor de encendido desactivado

10 kΩ o superior

L2-9 (LIN) - Masa de la carrocería

Interruptor de encendido desactivado

10 kΩ o superior

K2-9 (LIN) - Masa de la carrocería

Interruptor de encendido desactivado

10 kΩ o superior

J2-9 (LIN) - Masa de la carrocería

Interruptor de encendido desactivado

10 kΩ o superior

  • *1: Con sistema de doble cierre
MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

3.

REVISE EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (para la puerta trasera izquierda)

(a) Vuelva a conectar los conectores 3D y 3H del conjunto del bloque de empalmes del panel de instrumentos.

(b) Vuelva a conectar el conector J2 del conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor).

(c) Vuelva a conectar el conector I2 del conjunto del motor del regulador del elevalunas eléctrico (para la puerta del pasajero delantero).

(d) Vuelva a conectar el conector K2 del conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera derecha).

(e) Vuelva a conectar el conector J6 del conjunto del interruptor maestro de la red múltiplex.

(f) Vuelva a conectar el conector F14 del conjunto del relé de control del sistema de doble bloqueo.*1

(g) Borre los DTC.

Haga clic aquí

Body Electrical > Main Body > Clear DTCs

(h) Transcurridos 10 segundos, compruebe si se vuelve a emitir el mismo DTC.

Body Electrical > Main Body > Trouble Codes
  • *1: Con sistema de doble cierre

Resultado:

Resultado

Vaya a

Se emite el DTC B2325

A

No se emite el DTC B2325

B

B

SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (para la puerta trasera izquierda)

A

4.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX

(a) Vuelva a conectar el conector L2 del conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera izquierda).

(b) Desconecte el conector J6 del conjunto del interruptor maestro de la red múltiplex.

(c) Borre los DTC.

Haga clic aquí

Body Electrical > Main Body > Clear DTCs

(d) Transcurridos 10 segundos, compruebe si se vuelve a emitir el mismo DTC.

Body Electrical > Main Body > Trouble Codes

Resultado:

Resultado

Vaya a

Se emite el DTC B2325

A

No se emite el DTC B2325

B

B

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX

A

5.

REVISE EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (para la puerta trasera derecha)

(a) Vuelva a conectar el conector J6 del conjunto del interruptor maestro de la red múltiplex.

(b) Desconecte el conector K2 del conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera derecha).

(c) Borre los DTC.

Haga clic aquí

Body Electrical > Main Body > Clear DTCs

(d) Transcurridos 10 segundos, compruebe si se vuelve a emitir el mismo DTC.

Body Electrical > Main Body > Trouble Codes

Resultado:

Resultado

Vaya a

Se emite el DTC B2325

A

No se emite el DTC B2325

B

B

SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (para la puerta trasera derecha)

A

6.

REVISE EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (para la puerta del conductor)

(a) Vuelva a conectar el conector K2 del conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera derecha).

(b) Desconecte el conector J2 del conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor).

(c) Borre los DTC.

Haga clic aquí

Body Electrical > Main Body > Clear DTCs

(d) Transcurridos 10 segundos, compruebe si se vuelve a emitir el mismo DTC.

Body Electrical > Main Body > Trouble Codes

Resultado:

Resultado

Vaya a

Se emite el DTC B2325

A

No se emite el DTC B2325

B

B

SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (para la puerta del conductor)

A

7.

REVISE EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO DELANTERO (para la puerta del pasajero delantero)

(a) Vuelva a conectar el conector J2 del conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor).

(b) Desconecte el conector I2 del conjunto del motor del regulador del elevalunas eléctrico (para la puerta del pasajero delantero).

(c) Borre los DTC.

Haga clic aquí

Body Electrical > Main Body > Clear DTCs

(d) Transcurridos 10 segundos, compruebe si se vuelve a emitir el mismo DTC.

Body Electrical > Main Body > Trouble Codes

Resultado:

Resultado

Vaya a

Se emite el DTC B2325 (con sistema de doble cierre de las puertas)

A

Se emite el DTC B2325 (sin sistema de bloqueo doble)

B

No se emite el DTC B2325

C

B

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

C

SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (para la puerta del pasajero delantero)

A

8.

COMPRUEBE EL CONJUNTO DEL RELÉ DE CONTROL DEL SISTEMA DE DOBLE BLOQUEO DE LAS PUERTAS

(a) Vuelva a conectar cada conector de la ECU.

(b) Desconecte el conector F14 del conjunto del relé de control del sistema de doble cierre de las puertas.

(c) Borre los DTC.

Haga clic aquí

Body Electrical > Main Body > Clear DTCs

(d) Transcurridos 10 segundos, compruebe si se vuelve a emitir el mismo DTC.

Body Electrical > Main Body > Trouble Codes

Resultado:

Resultado

Vaya a

Se emite el DTC B2325

A

No se emite el DTC B2325

B

A

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

B

SUSTITUYA EL CONJUNTO DEL RELÉ DE CONTROL DEL SISTEMA DE DOBLE BLOQUEO DE LAS PUERTAS
