Toyota CH-R Manual de Taller: La función de subida/bajada automática del elevalunas eléctrico del lado del pasajero delantero no funciona con el interruptor del elevalunas eléctrico del lado del pasajero delantero

Toyota CH-R Manual de Taller / Ventanillas / Cristales / Sistema De Elevalunas ElÉctrico / La función de subida/bajada automática del elevalunas eléctrico del lado del pasajero delantero no funciona con el interruptor del elevalunas eléctrico del lado del pasajero delantero

DESCRIPCIÓN

Si las funciones de subida y bajada manuales funcionan con normalidad, pero las funciones de subida y bajada automáticas no, es posible que el sistema de elevalunas eléctrico esté en modo a prueba de fallos.

Si no se ha inicializado el elevalunas eléctrico, las funciones de subida y bajada automáticas no funcionarán.

Haga clic aquí

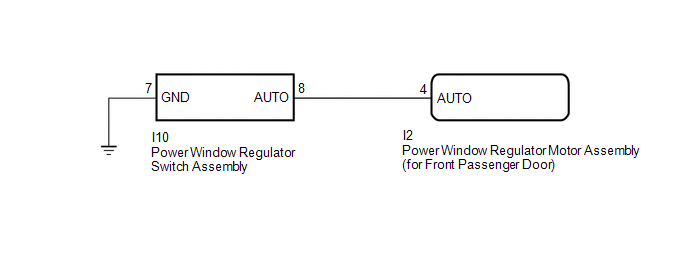

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Si el conjunto del motor del regulador del elevalunas eléctrico (para la puerta del pasajero delantero) se ha sustituido por otro nuevo, inicialice el sistema de elevalunas eléctrico.
Haga clic aquí
Compruebe que la configuración "Subida automática de la ventanilla P" y "Bajada automática de la ventanilla P" de personalización del sistema del elevalunas eléctrico estén en "ON" antes de realizar el siguiente procedimiento.
Haga clic aquí
Una vez que la función de protección de la retención haya funcionado, la función de subida automática no se activará la primera vez que se acciona el interruptor de subida automática del elevalunas eléctrico. La función automática funcionará con normalidad después de que se accione por primera vez el interruptor del elevalunas eléctrico.

OBSERVACIÓN:

Si el sensor de impulsos integrado en el conjunto del motor del regulador del elevalunas eléctrico (para la puerta del pasajero delantero) no funciona correctamente, el sistema de elevalunas eléctrico entrará en modo a prueba de fallos. Las funciones de subida y bajada remota y de subida y bajada automática no funcionan en el modo a prueba de fallos. No obstante, el elevalunas eléctrico puede cerrarse manteniendo pulsado el conjunto del interruptor del regulador del elevalunas eléctrico en la posición AUTO UP y abrirse manualmente pulsando el conjunto del interruptor del regulador del elevalunas eléctrico.

Haga clic aquí

PROCEDIMIENTO

1.	LEA EL VALOR INDICADO EN EL TECHSTREAM (MOTOR DE LA PUERTA DEL PASAJERO)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(d) Acceda a los siguientes menús: Body Electrical / P-Door Motor / Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > P-Door Motor > Data List

Pantalla del tester	Elemento de medición	Margen	Estado normal	Nota de diagnóstico
P Door P/W Auto SW	Señal del interruptor automático del elevalunas eléctrico de la puerta del pasajero delantero	OFF u ON	OFF: Interruptor de subida o bajada automática del elevalunas eléctrico de la puerta del pasajero delantero no funciona ON: Interruptor de subida o bajada automátic del elevalunas de la puerta del pasajero delantero se activa	-

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

P Door P/W Auto SW

Señal del interruptor automático del elevalunas eléctrico de la puerta del pasajero delantero

OFF u ON

OFF: Interruptor de subida o bajada automática del elevalunas eléctrico de la puerta del pasajero delantero no funciona

ON: Interruptor de subida o bajada automátic del elevalunas de la puerta del pasajero delantero se activa

Body Electrical > P-Door Motor > Data List

Pantalla del tester
P Door P/W Auto SW

OK:

En la pantalla del Techstream, se visualizará ON u OFF según corresponda.

MAL

IR AL PUNTO 4

2.	LLEVE A CABO LA INICIALIZACIÓN (PARA LA PUERTA DEL PASAJERO DELANTERO)

(a) Inicialice el conjunto del motor del regulador del elevalunas eléctrico (para la puerta del pasajero delantero).

Haga clic aquí

3.	INSPECCIONE EL SISTEMA DE ELEVALUNAS ELÉCTRICO (FUNCIÓN DE SUBIDA / BAJADA AUTOMÁTICA)

(a) Compruebe que el elevalunas eléctrico de la puerta del pasajero delantero se mueve cuando se activa las funciones de subida y bajada automática del conjunto del interruptor del regulador del elevalunas eléctrico.

Haga clic aquí

OK:

Las funciones de subida y bajada automática de la puerta del pasajero delantero funcionan con normalidad.

FIN DE LA INSPECCIÓN (PROBLEMA DEBIDO A FALLO DURANTE LA INICIALIZACIÓN)

MAL

SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL PASAJERO DELANTERO)

4.	INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO

(a) Extraiga el conjunto del interruptor del regulador del elevalunas eléctrico.

Haga clic aquí

(b) Revise el conjunto del interruptor del regulador del elevalunas eléctrico.

Haga clic aquí

MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO

5.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO - CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL PASAJERO DELANTERO))

(a) Desconecte el conector I2 del conjunto del motor del regulador del elevalunas eléctrico (para la puerta del pasajero delantero).

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
I10-8 (AUTO) - I2-4 (AUTO)	Siempre	Inferior a 1 Ω
I10-8 (AUTO) o I2-4 (AUTO) - Masa de la carrocería	Siempre	10 kΩ o superior

SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL PASAJERO DELANTERO)

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
