Toyota CH-R Manual de Taller: La función de subida/bajada automática (AUTO UP / DOWN) del elevalunas eléctrico del lado del conductor no funciona con el interruptor maestro del elevalunas eléctrico

Toyota CH-R Manual de Taller / Ventanillas / Cristales / Sistema De Elevalunas ElÉctrico / La función de subida/bajada automática (AUTO UP / DOWN) del elevalunas eléctrico del lado del conductor no funciona con el interruptor maestro del elevalunas eléctrico

DESCRIPCIÓN

Si las funciones de subida y bajada manuales funcionan con normalidad, pero las funciones de subida y bajada automáticas no, es posible que el sistema de elevalunas eléctrico esté en modo a prueba de fallos.

Si no se ha inicializado el elevalunas eléctrico, las funciones de subida y bajada automáticas no funcionarán.

Haga clic aquí

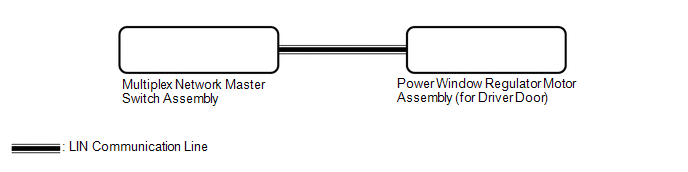

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

El sistema de elevalunas eléctrico emplea un sistema de comunicación LIN Compruebe el funcionamiento del sistema de comunicaciones siguiendo las instrucciones de cómo proceder con la localización de averías. Localice la avería del sistema de elevalunas eléctrico una vez se haya asegurado de que el sistema de comunicaciones funciona correctamente.
Haga clic aquí
Si el conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor) se ha sustituido por otro nuevo, inicialice el sistema de elevalunas eléctrico.
Haga clic aquí
Compruebe que la configuración "Subida automática de la ventanilla D" y "Bajada automática de la ventanilla D" de personalización del sistema del elevalunas eléctrico estén en "ON" antes de realizar el siguiente procedimiento.
Haga clic aquí
Una vez que la función de protección de la retención haya funcionado, la función de subida automática no se activará la primera vez que se acciona el interruptor de subida automática del elevalunas eléctrico. La función automática funcionará con normalidad después de que se accione por primera vez el interruptor del elevalunas eléctrico.

OBSERVACIÓN:

Si el sensor de impulsos integrado en el conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor) no funciona correctamente, el sistema de elevalunas eléctrico entrará en modo a prueba de fallos. Las funciones de subida y bajada remota y de subida y bajada automática no funcionan en el modo a prueba de fallos. No obstante, el elevalunas eléctrico puede cerrarse manteniendo pulsado el conjunto del interruptor maestro de la red múltiplex en la posición de subida automática y abrirse manualmente pulsando hacia abajo el conjunto del interruptor maestro de la red múltiplex.

Haga clic aquí

PROCEDIMIENTO

1.	LEA EL VALOR CON EL TECHSTREAM (INTERRUPTOR MAESTRO)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(d) Acceda a los siguientes menús: Body Electrical / Master switch / Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > Master Switch > Data List

Pantalla del tester	Elemento de medición	Margen	Estado normal	Nota de diagnóstico
D Door P/W Auto SW	Señal del interruptor automático del elevalunas eléctrico de la puerta del conductor	OFF u ON	OFF: El interruptor de bajada o subida del elevalunas eléctrico de la puerta del conductor no funciona ON: El interrutpr de bajada o subida automáticas del elevalunas eléctrico de la puerta del conductor se activa	-

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

D Door P/W Auto SW

Señal del interruptor automático del elevalunas eléctrico de la puerta del conductor

OFF u ON

OFF: El interruptor de bajada o subida del elevalunas eléctrico de la puerta del conductor no funciona

ON: El interrutpr de bajada o subida automáticas del elevalunas eléctrico de la puerta del conductor se activa

Body Electrical > Master Switch > Data List

Pantalla del tester
D Door P/W Auto SW

OK:

En la pantalla del Techstream, se visualizará ON u OFF según corresponda.

MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX

2.	LEA EL VALOR INDICADO EN EL TECHSTREAM (MOTOR DE LA PUERTA DEL CONDUCTOR)

(a) Acceda a los siguientes menús: Body Electrical / D-Door Motor / Data List.

(b) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > D-Door Motor > Data List

Pantalla del tester	Elemento de medición	Margen	Estado normal	Nota de diagnóstico
D Door P/W Auto SW	Señal del interruptor automático del elevalunas eléctrico de la puerta del conductor	OFF u ON	OFF: El interruptor de bajada o subida del elevalunas eléctrico de la puerta del conductor no funciona ON: El interrutpr de bajada o subida automáticas del elevalunas eléctrico de la puerta del conductor se activa	-

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

D Door P/W Auto SW

Señal del interruptor automático del elevalunas eléctrico de la puerta del conductor

OFF u ON

OFF: El interruptor de bajada o subida del elevalunas eléctrico de la puerta del conductor no funciona

ON: El interrutpr de bajada o subida automáticas del elevalunas eléctrico de la puerta del conductor se activa

Body Electrical > D-Door Motor > Data List

Pantalla del tester
D Door P/W Auto SW

OK:

En la pantalla del Techstream, se visualizará ON u OFF según corresponda.

MAL

IR AL PUNTO 5

3.	LLEVE A CABO LA INICIALIZACIÓN (PARA LA PUERTA DEL CONDUCTOR)

(a) Inicialice el conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor).

Haga clic aquí

4.	INSPECCIONE EL SISTEMA DE ELEVALUNAS ELÉCTRICO (FUNCIÓN DE SUBIDA / BAJADA AUTOMÁTICA)

(a) Compruebe que el elevalunas eléctrico de la puerta del conductor se mueve cuando se accionan las funciones de subida y bajada automáticas del conjunto del interruptor maestro de la red múltiplex.

Haga clic aquí

OK:

Las funciones de subida y bajada automática de la puerta del conductor funcionan correctamente.

FIN DE LA INSPECCIÓN (PROBLEMA DEBIDO A FALLO DURANTE LA INICIALIZACIÓN)

MAL

SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL CONDUCTOR)

5.	SUSTITUYA EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX

(a) Sustituya el conjunto del interruptor maestro de la red múltiplex.

Haga clic aquí

6.	INSPECCIONE EL SISTEMA DE ELEVALUNAS ELÉCTRICO (FUNCIÓN DE SUBIDA / BAJADA AUTOMÁTICA)

Haga clic aquí

OK:

Las funciones de subida y bajada automática de la puerta del conductor funcionan correctamente.

FIN (EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX ESTABA AVERIADO)

MAL

SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL CONDUCTOR)
