Componentes
COMPONENTES

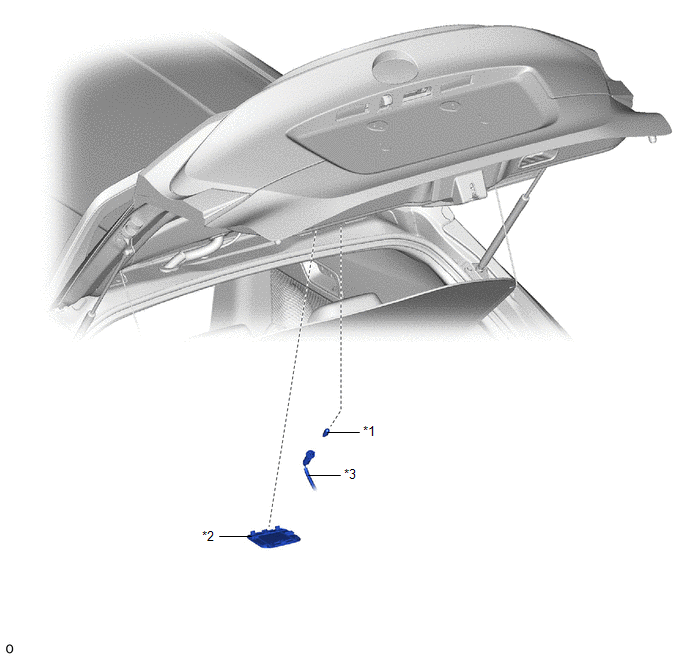

ILUSTRACIÓN
*1 |
BOMBILLA DE LA LUZ DE MATRÍCULA |
*2 |
CUBIERTA DEL ORIFICIO DE MANTENIMIENTO N° 2 DE LA PUERTA DEL MALETERO |
*3 |
ZÓCALO Y CABLE DE LAS LUCES DE MATRÍCULA |
- |
- |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO N° 2 DE LA PUERTA DEL MALETERO

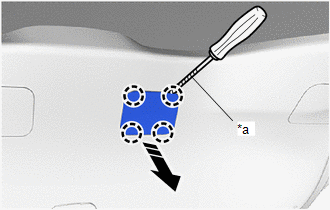

(a) Utilice un destornillador con la punta envuelta en cinta protectora para desenganchar las garras y extraiga la cubierta del orificio de mantenimiento n° 2 de la puerta del maletero como se muestra en la ilustración.
*a |
Cinta protectora |
Extraiga en este sentido |
2. EXTRAIGA LA BOMBILLA DE LAS LUCES DE MATRÍCULA

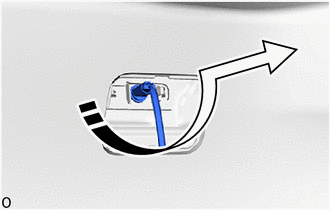

(a) Gire el zócalo y el cable de luces de matrícula con la bombilla de la luz de matrícula como se muestra en la ilustración para desconectarlos como una unidad.
Extraiga en este sentido |

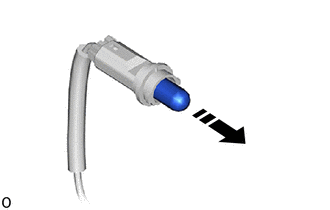

(b) Extraiga la bombilla de la luz de matrícula del zócalo y el cable de las luces de matrícula como se muestra en la ilustración.
Extraiga en este sentido |
InstalaciÓn
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. INSTALE LA BOMBILLA DE LAS LUCES DE MATRÍCULA

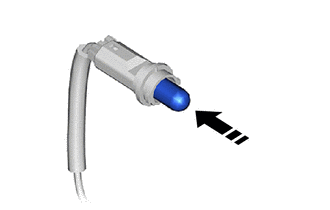

(a) Instale la bombilla de la luz de matrícula en el zócalo y el cable de las luces de matrícula como se muestra en la ilustración.
Coloque en este sentido |

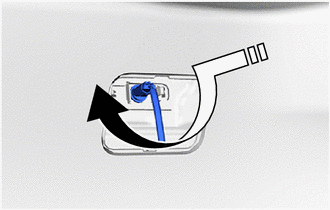

(b) Gire el zócalo y el cable de luces de matrícula con la bombilla de la luz de matrícula como se muestra en la ilustración para conectarlos como una unidad.
Coloque en este sentido |
2. INSTALE LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO N° 2 DE LA PUERTA DEL MALETERO

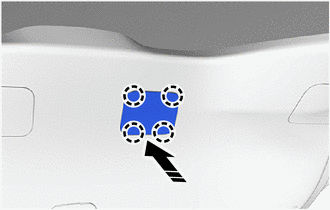

(a) Enganche las garras para instalar la cubierta del orificio de mantenimiento n° 2 de la puerta del maletero como se muestra en la ilustración.
Coloque en este sentido |
