Toyota CH-R Manual de Taller: El elevalunas eléctrico trasero izquierdo no funciona al accionar su interruptor

Toyota CH-R Manual de Taller / Ventanillas / Cristales / Sistema De Elevalunas ElÉctrico / El elevalunas eléctrico trasero izquierdo no funciona al accionar su interruptor

DESCRIPCIÓN

Cuando el interruptor de encendido está en posición ON, el conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera izquierda) se acciona por medio del conjunto del interruptor del regulador del elevalunas eléctrico trasero (para la puerta izquierda). El conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera izquierda) realiza las funciones del motor, del regulador y de la ECU.

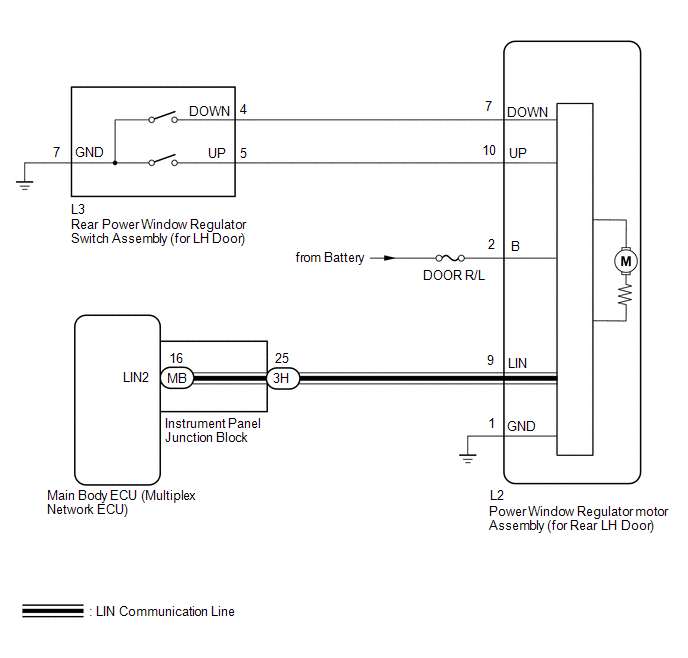

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • El sistema de elevalunas eléctrico emplea un sistema de comunicación LIN Compruebe el funcionamiento del sistema de comunicaciones siguiendo las instrucciones de cómo proceder con la localización de averías. Localice la avería del sistema de elevalunas eléctrico una vez se haya asegurado de que el sistema de comunicaciones funciona correctamente.

    Haga clic aquí

  • Si el conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera izquierda) se ha sustituido por otro nuevo, inicialice el sistema de elevalunas eléctrico.

    Haga clic aquí

  • Compruebe si el interruptor de bloqueo de la ventanilla está en la posición OFF antes de realizar el siguiente procedimiento.
  • Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
  • Si la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) se sustituye, consulte el registro.*1

    Haga clic aquí

    • *1: Con sistema de llave inteligente

PROCEDIMIENTO

1.

LEA EL VALOR CON EL TECHSTREAM (CARROCERÍA PRINCIPAL)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Main Body / Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > Main Body > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

Communication RL-Door Motor

Estado de la conexión entre el conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera izquierda) y la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

STOP o OK

STOP: Comunicación detenida

OK: Comunicación normal

-
Body Electrical > Main Body > Data List

Pantalla del tester

Communication RL-Door Motor

OK:

Se visualiza OK para cada elemento de la Lista de datos anterior.

MAL

VAYA A SISTEMA DE COMUNICACIÓN LIN (consulte el apartado Cómo proceder con la localización de averías)

OK

2.

LEA EL VALOR INDICADO EN EL TECHSTREAM (RL-DOOR MOTOR)

(a) Acceda a los siguientes menús: Body Electrical / RL-Door Motor / Data List.

(b) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > RL-Door Motor > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

RL Door P/W Up SW

Señal del interruptor de subida manual del elevalunas eléctrico de la puerta trasera izquierda

OFF u ON

OFF: El interruptor de subida manual del elevalunas eléctrico de la puerta trasera izquierda no se acciona

ON: El interruptor de subida manual del elevalunas eléctrico de la puerta trasera izquierda se acciona

-

RL Door P/W Down SW

Señal del interruptor de bajada manual del elevalunas eléctrico de la puerta trasera izquierda

OFF u ON

OFF: El interruptor de bajada manual del elevalunas eléctrico de la puerta trasera izquierda no se acciona

ON: El interruptor de bajada manual del elevalunas eléctrico de la puerta trasera izquierda se acciona

-
Body Electrical > RL-Door Motor > Data List

Pantalla del tester

RL Door P/W Up SW

RL Door P/W Down SW

OK:

En la pantalla del Techstream, se visualizará ON u OFF según corresponda.

MAL

IR AL PUNTO 4

OK

3.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (MOTOR DE LA PUERTA TRASERA IZQUIERDA)

(a) Acceda a los siguientes menús: Body Electrical / RL-Door Motor / Active Test.

(b) Realice la prueba activa basándose en los datos de la pantalla del Techstream.

ADVERTENCIA:

Tome precauciones para evitar lesiones, ya que esta prueba provoca que se muevan piezas del vehículo. La función de protección contra objetos atascados no funciona durante la Prueba activa.

Body Electrical > RL-Door Motor > Active Test

Pantalla del tester

Elemento de medición

Rango de control

Nota de diagnóstico

Power Window

Elevalunas eléctrico

OFF / DOWN / UP

-
Body Electrical > RL-Door Motor > Active Test

Pantalla del tester

Power Window

OK:

El elevalunas eléctrico de la puerta trasera izquierda funciona normalmente.

OK

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

MAL

SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA TRASERA IZQUIERDA)

4.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO (PARA LA PUERTA IZQUIERDA)

(a) Extraiga el conjunto del interruptor del regulador del elevalunas eléctrico trasero (puerta izquierda) .

Haga clic aquí

(b) Inspeccione el conjunto del interruptor del regulador del elevalunas eléctrico trasero (para la puerta izquierda).

Haga clic aquí

MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO (PARA LA PUERTA IZQUIERDA)

OK

5.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO (PARA LA PUERTA IZQUIERDA) - MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA TRASERA IZQUIERDA) Y MASA DE LA CARROCERÍA)

(a) Desconecte el conector L2 del conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera izquierda).

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar

Conexión del tester

Estado

Valor especificado

L3-5 (UP) - L2-10 (UP)

Siempre

Inferior a 1 Ω

L3-5 (UP) o L2-10 (UP) - Masa de la carrocería

Siempre

10 kΩ o superior

L3-4 (DOWN) - L2-7 (DOWN)

Siempre

Inferior a 1 Ω

L3-4 (DOWN) o L2-7 (DOWN) - Masa de la carrocería

Siempre

10 kΩ o superior

L3-7 (GND) - Masa de la carrocería

Siempre

Inferior a 1 Ω
OK

SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA TRASERA IZQUIERDA)

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
    El elevalunas eléctrico del lado del pasajero delantero no funciona al accionar el interruptor correspondiente
    DESCRIPCIÓN Cuando el interruptor de encendido está en posición ON, el conjunto del motor del regulador del elevalunas eléctrico (para la puerta del pasajero delantero) se acciona por medio d ...

    La función de subida/bajada automática (AUTO UP / DOWN) del elevalunas eléctrico del lado del conductor no funciona con el interruptor maestro del elevalunas eléctrico
    DESCRIPCIÓN Si las funciones de subida y bajada manuales funcionan con normalidad, pero las funciones de subida y bajada automáticas no, es posible que el sistema de elevalunas eléctrico esté ...
