Componentes
COMPONENTES

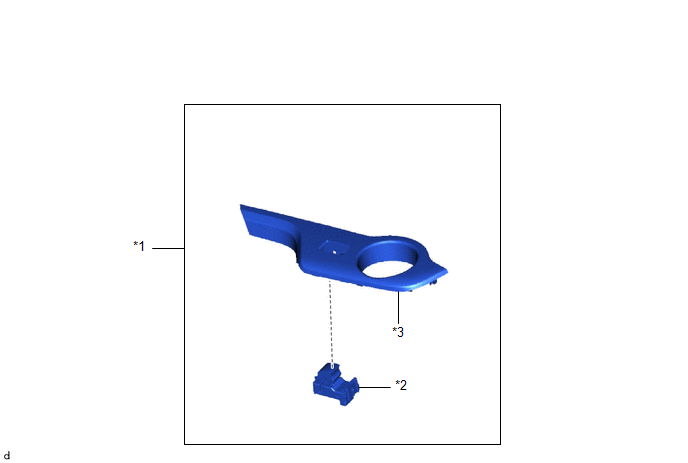

ILUSTRACIÓN
*1 |
CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL DE LA BASE DEL REPOSABRAZOS SUPERIOR DE LA PUERTA TRASERA |
*2 |
CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO |
*3 |
PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA |
- |
- |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA
Haga clic aquí
2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO

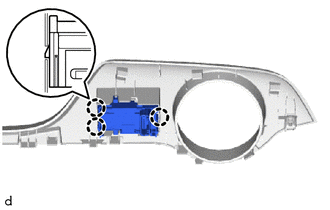

(a) Desenganche las garras y extraiga el conjunto del interruptor del regulador del elevalunas eléctrico trasero. |
|
InspecciÓn
INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO

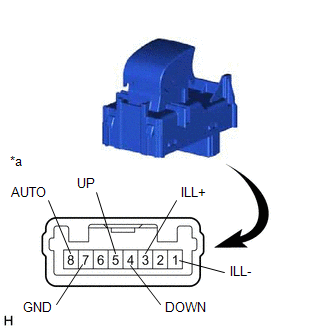

(a) Verifique la resistencia. (1) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar:
Si el resultado no es el especificado, reemplace el conjunto del interruptor del regulador del elevalunas eléctrico trasero. |
|
(b) Compruebe si el LED se enciende.
(1) Aplique tensión de la batería al conjunto del interruptor del regulador del elevalunas eléctrico y compruebe si el LED se enciende.
OK:
Conexión de la batería |
Valor especificado |
---|---|
Terminal positivo (+) de la batería → 3 (ILL+) Terminal negativo (-) de la batería → 1 (ILL-) |
El LED se enciende |
Si el resultado no es el especificado, reemplace el conjunto del interruptor del regulador del elevalunas eléctrico trasero.
InstalaciÓn
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO
(a) Enganche las garras e instale el conjunto del interruptor del regulador del elevalunas eléctrico trasero. |
|
2. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA
Haga clic aquí
