Componentes
COMPONENTES

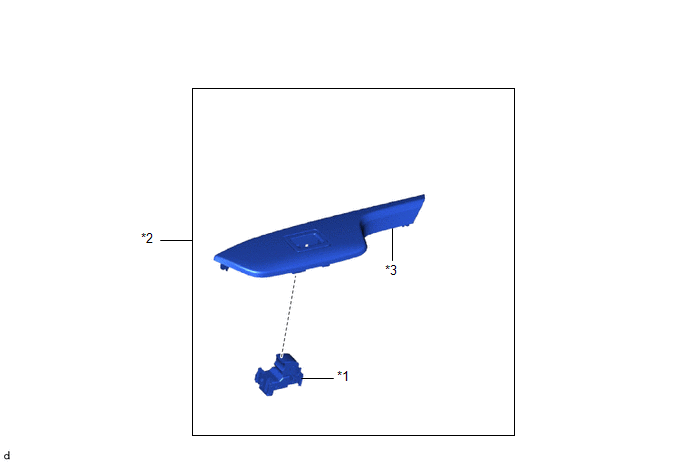

ILUSTRACIÓN
|
*1 |
CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO |
*2 |
CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DELANTERO |
|
*3 |
PANEL BASE EN LA PARTE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA |
- |
- |
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DELANTERO (para el lado del pasajero delantero)
Haga clic aquí
2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO
|

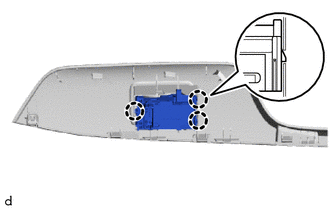

(a) Desenganche las garras y extraiga el conjunto del interruptor del regulador del elevalunas eléctrico. |
|
InspecciÓn
INSPECCIÓN
PROCEDIMIENTO

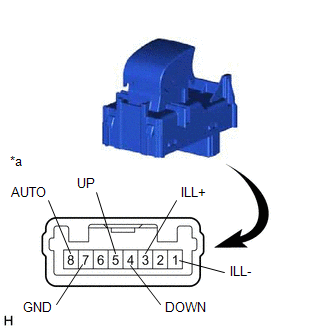

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO
|
(a) Verifique la resistencia. (1) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar:
Si el resultado no es el especificado, reemplace el conjunto del interruptor del regulador del elevalunas eléctrico. |
|
(b) Compruebe si el LED se enciende.
(1) Aplique tensión de la batería al conjunto del interruptor del regulador del elevalunas eléctrico y compruebe si el LED se enciende.
OK:
|
Conexión de la batería |
Valor especificado |
|---|---|
|
Terminal positivo (+) de la batería → 3 (ILL+) Terminal negativo (-) de la batería → 1 (ILL-) |
El LED se enciende |
Si el resultado no es el especificado, reemplace el conjunto del interruptor del regulador del elevalunas eléctrico.
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO
|
(a) Enganche las garras y coloque el conjunto del interruptor del regulador del elevalunas eléctrico. |
|
2. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DELANTERO (para el lado del pasajero delantero)
Haga clic aquí
