INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE BLOQUEO DE LA TAPA DEL DEPÓSITO DE COMBUSTIBLE CON MOTOR

(a) Compruebe el funcionamiento del conjunto de bloqueo de la tapa del depósito de combustible con motor (funcionamiento del motor).

(1) Aplique tensión de la batería al conector del conjunto de bloqueo de la tapa del depósito de combustible con motor y mida la carrera del eje.

OK:

Conexión de la batería auxiliar

Valor especificado

Terminal positivo (+) de la batería → Terminal 1 (B)

Terminal negativo (-) de la batería → Terminal 2 (E)

16.05 mm (0.632 pulg.)

Si el resultado no es el especificado, sustituya el conjunto de bloqueo de la tapa del depósito de combustible con motor.

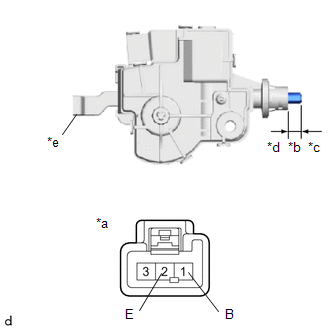

*a

Componente no conectado al mazo de cables

(Conjunto de bloqueo de la tapa del depósito de combustible con motor)

*b

Carrera del eje

*c

Eje no presionado

*d

Eje impulsado

*e

Palanca

(b) Mida la carrera del eje.

OK:

Área

Estado

Valor especificado

Carrera del eje

Palanca accionada

16.05 mm

(0.632 pulg.)

Si el resultado no es el especificado, sustituya el conjunto de bloqueo de la tapa del depósito de combustible con motor.
