Toyota CH-R Manual de Taller: Extracción

Toyota CH-R Manual de Taller / Puertas / Portón Trasero / Conjunto Del Motor De Apertura De La Tapa Del Depósito De Combustible / Extracción

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL PANEL DE LA GUARNICIÓN LATERAL IZQUIERDA DE LA CUBIERTA

Haga clic aquí

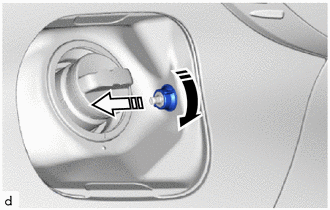

2. EXTRAIGA EL RETÉN DE BLOQUEO DE LA TAPA DE APERTURA DEL CONDUCTO DE COMBUSTIBLE

(a) Extraiga el retén de bloqueo de la tapa de apertura del depósito de combustible como se muestra en la ilustración.

Extraiga en esta dirección (1)

Extraiga en esta dirección (2)

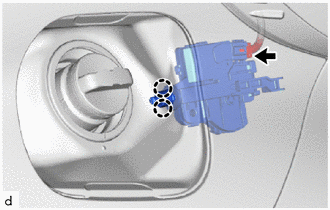

3. EXTRAIGA EL CONJUNTO DE LA CERRADURA DE LA TAPA DEL DEPÓSITO DE COMBUSTIBLE CON MOTOR

(a) Desenganche las garras.

(b) Desconecte el conector y extraiga la tapa del depósito de combustible con conjunto del bloqueo del motor.
