Toyota CH-R Manual de Taller: Inspección
INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL MOTOR DEL LIMPIAPARABRISAS TRASERO
|
*a |
Componente no conectado al mazo de cables (Conjunto del motor del limpiaparabrisas trasero) |
(a) Compruebe que funciona el conjunto del motor del limpiaparabrisas trasero.
AVISO:
Compruebe que la masa de la carrocería está conectada.
(1) Aplique tensión de la batería al conector del motor eléctrico del limpiaparabrisas trasero y compruebe la velocidad del conjunto del motor del limpiaparabrisas trasero.
OK:
|
Condición de medida |
Valor especificado |
|---|---|
|

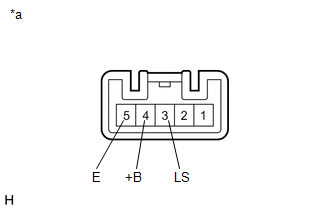

Terminal positivo (+) de la batería → Terminal 4 (+B) Terminal negativo (-) de la batería → Terminal 3 (LS) Terminal negativo (-) de la batería → Terminal 5 (E) |
El motor funciona |
Si el resultado no es el especificado, reemplace el conjunto del motor del limpiaparabrisas trasero.
|

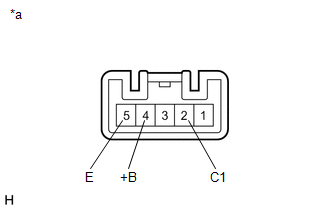

(b) Compruebe el funcionamiento intermitente del limpiaparabrisas. AVISO: Compruebe que la masa de la carrocería está conectada. (1) Aplique tensión de la batería al conector del motor eléctrico del limpiaparabrisas trasero y compruebe la velocidad del conjunto del motor del limpiaparabrisas trasero. OK:
Si el resultado no es el especificado, reemplace el conjunto del motor del limpiaparabrisas trasero. |
|
Extracción
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL PANEL DE GUARNICIÓN SUPERIOR DE LA PUERTA DEL MALETERO
Haga clic aquí
2. EXTRAIGA EL EMBELLECEDOR LATERAL IZQUIERDO DE LA PUERTA DEL MAL ...
Sensor De Lluvia
...
