Toyota CH-R Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL PANEL DE GUARNICIÓN SUPERIOR DE LA PUERTA DEL MALETERO

Haga clic aquí

2. EXTRAIGA EL EMBELLECEDOR LATERAL IZQUIERDO DE LA PUERTA DEL MALETERO

Haga clic aquí

3. EXTRAIGA EL EMBELLECEDOR LATERAL DERECHO DE LA PUERTA DEL MALETERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

4. EXTRAIGA EL CONJUNTO DEL PANEL DE GUARNICIÓN DE LA PUERTA DEL MALETERO

Haga clic aquí

5. EXTRAIGA EL CONJUNTO DE BRAZO Y RASQUETA DEL LIMPIAPARABRISAS TRASERO

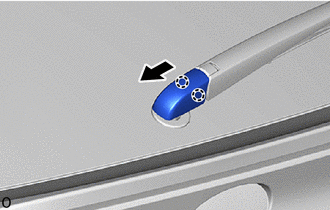

(a) Deslice el tapón del cabezal del brazo del limpiaparabrisas trasero como se muestra en la ilustración para desenganchar las 2 garras.

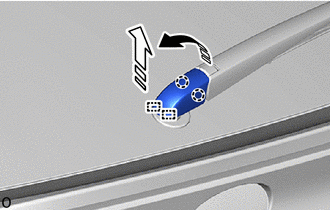

(b) Desenganche las garras y las guías para extraer la tapa del cabezal del brazo del limpiaparabrisas trasero como se muestra en la ilustración.

Extraiga en esta dirección (1)

Extraiga en esta dirección (2)

(c) Retire la tuerca y el conjunto del brazo y rasqueta del limpiaparabrisas trasero.

6. EXTRAIGA EL OJAL DEL MOTOR DEL LIMPIAPARABRISAS TRASERO

(a) Extraiga el ojal del motor del limpiaparabrisas trasero.

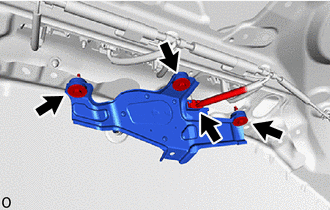

7. EXTRAIGA EL CONJUNTO DEL MOTOR DEL LIMPIAPARABRISAS TRASERO

(a) Desconecte el conector.

(b) Quite los 2 pernos.

(c) Afloje el perno para extraer el conjunto del motor del limpiaparabrisas trasero.

OBSERVACIÓN:

Quite el perno y extraiga el conjunto del motor del limpiaparabrisas trasero como un solo conjunto.

    Componentes
    COMPONENTES ILUSTRACIÓN *1 EMBELLECEDOR LATERAL IZQUIERDO DE LA PUERTA DEL MALETERO *2 EMBELLECEDOR LATERAL DERECHO DE LA PUERTA DEL MALETERO ...

    InspecciÓn
    INSPECCIÓN PROCEDIMIENTO 1. INSPECCIONE EL CONJUNTO DEL MOTOR DEL LIMPIAPARABRISAS TRASERO *a Componente no conectado al mazo de cables (Conjunto del motor del limpiapar ...
