Toyota CH-R Manual de Taller: Componentes

Toyota CH-R Manual de Taller / Limpia / Lavaparabrisas / Motor Del Limpiaparabrisas Trasero / Componentes

COMPONENTES

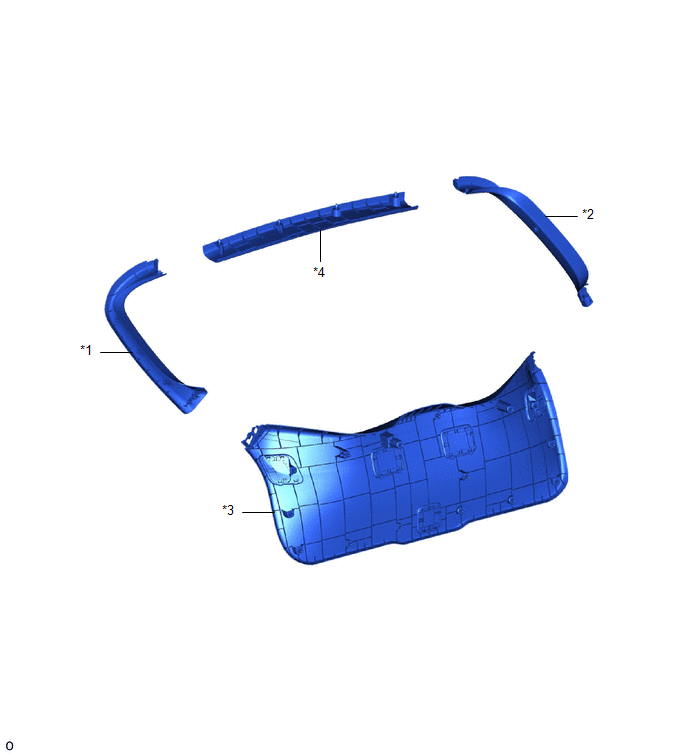

ILUSTRACIÓN

*1

EMBELLECEDOR LATERAL IZQUIERDO DE LA PUERTA DEL MALETERO

*2

EMBELLECEDOR LATERAL DERECHO DE LA PUERTA DEL MALETERO

*3

CONJUNTO DEL PANEL DE GUARNICIÓN DE LA PUERTA DEL MALETERO

*4

CONJUNTO DEL PANEL DE GUARNICIÓN SUPERIOR DE LA PUERTA DEL MALETERO

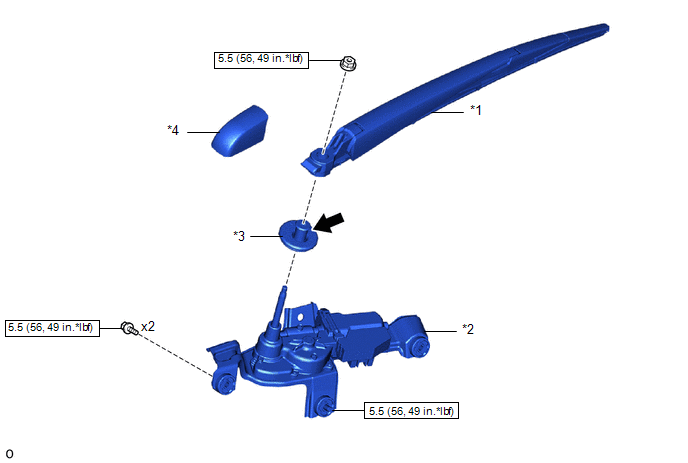

ILUSTRACIÓN

*1

CONJUNTO DE BRAZO Y RASQUETA DEL LIMPIAPARABRISAS TRASERO

*2

CONJUNTO DEL MOTOR DEL LIMPIAPARABRISAS TRASERO

*3

OJAL DEL MOTOR DEL LIMPIAPARABRISAS TRASERO

*4

TAPÓN SUPERIOR DEL BRAZO DEL LIMPIAPARABRISAS TRASERO

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Grasa multiusos
