EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

Los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se han extraído, instalado o sustituido piezas durante la extracción/instalación del conjunto del airbag de cortina se muestran a continuación.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Procedimiento o pieza de sustitución

Procedimientos necesarios

Efectos/inoperante al no llevarse a cabo

Vinculado

Desconecte el cable del terminal negativo de la batería

Inicialice el mecanismo de bloqueo de la puerta trasera

Sistema eléctrico del cierre centralizado de puertas

Memorice el punto muerto del ángulo de dirección

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

Sistema de seguridad anticolisión

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

ADVERTENCIA:

Antes de realizar la reparación, lea detenidamente la sección "Medidas de precaución".

Haga clic aquí

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

Haga clic aquí

ADVERTENCIA:

  • Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.
  • Si un componente del SRS se despliega accidentalmente, puede causar lesiones graves.

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DEL FORRO DEL TECHO

Haga clic aquí

4. EXTRAIGA EL CONJUNTO DEL AIRBAG DE CORTINA

ADVERTENCIA:

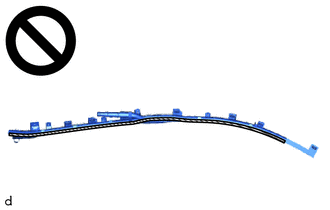

Cuando guarde el conjunto del airbag de cortina, mantenga el lado de despliegue del airbag hacia arriba.

Lado de despliegue

AVISO:

Para extraer el conjunto del airbag de cortina, encárguese de que algún ayudante lo sujeta para evitar que se doble.

(a) Compruebe si el interruptor de encendido está en la posición OFF.

(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.

ADVERTENCIA:

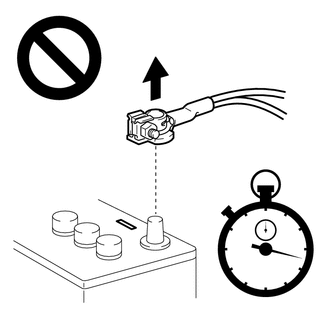

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

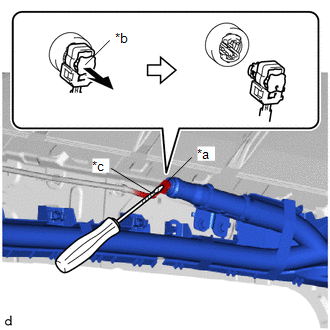

(c) Suelte el bloqueo del conector del pretensor por medio de un destornillador con la punta envuelta en cinta protectora y desconecte dicho conector.

AVISO:

Cuando desconecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

*a

Conector del airbag

*b

Bloqueo del conector del airbag

*c

Cinta protectora

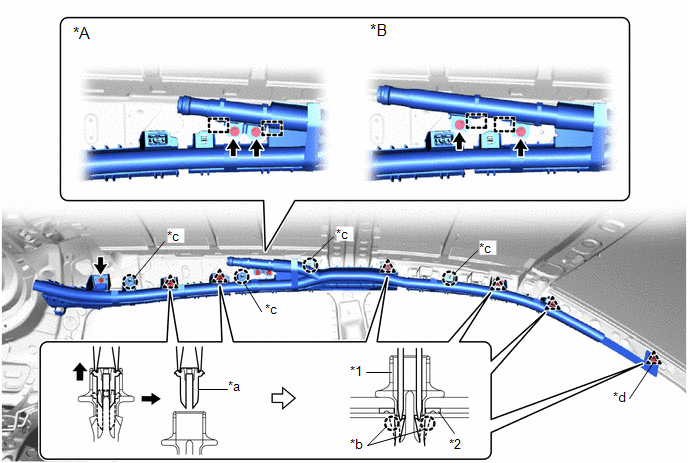

(d) Utilice unos alicates de punta de aguja para extraer los pasadores de los clips.

AVISO:

Tenga cuidado de no dañar los pasadores.

*A

Para el tipo A

*B

Para el tipo B

*1

Clip

*2

Separador del clip del airbag de cortina

*a

Pasador

*b

Garra (A)

*c

Garra (B)

*d

Ubicación del separador

(e) Utilice 2 destornilladores para desenganchar las garras (A) de los clips y separar los clips de la carrocería del vehículo como se muestra en la ilustración.

OBSERVACIÓN:

Separe los clips y el conjunto del airbag de cortina de la carrocería del vehículo como si se tratase de una unidad.

(f) Desenganche las garras (B).

(g) Mientras sujeta el conjunto del airbag de cortina, extraiga los 3 pernos y desenganche los ganchos para extraer el conjunto del airbag de cortina.

(h) Extraiga los clips y el separador del clip del airbag de cortina del conjunto del airbag de cortina.
