Toyota CH-R Manual de Taller: Cámara automática de las luces de carretera (B124C)
DESCRIPCIÓN
Este DTC se almacena si la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) detecta una avería en la cámara de reconocimiento de avance.
|
N° de DTC |
Elemento detectado |
Condición de detección del DTC |
Área afectada |
|---|---|---|---|
|
B124C |
Cámara automática de las luces de carretera |
Avería en la cámara de reconocimiento de avance |
Sistema de la cámara de reconocimiento de avance |

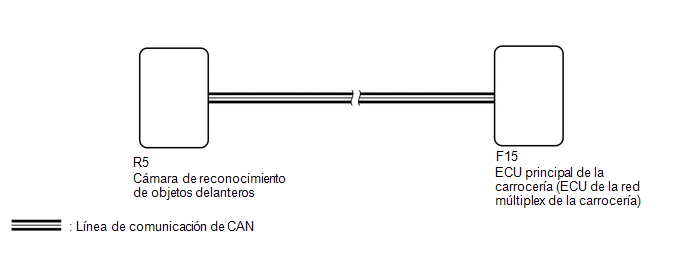

DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
|
1. |
REVISE EL SISTEMA DE LA CÁMARA DE RECONOCIMIENTO DE AVANCE |
(a) Comprobación de reconocimiento de la cámara del sistema de avance.
Haga clic aquí .gif)
| SIGUIENTE | .gif) |
FIN DE LA INSPECCIÓN |
Terminales De La Ecu
TERMINALES DE LA ECU
INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS Y LA
ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)
*A
...
Lista De Datos / Prueba Activa
LISTA DE DATOS / PRUEBA ACTIVA
LISTA DE DATOS
AVISO:
En la siguiente tabla, los valores de la columna "Estado normal" son los valores
de referencia. No se fíe únicamente de estos valo ...
