COMPROBACIÓN DEL FUNCIONAMIENTO

COMPROBACIÓN DEL FUNCIONAMIENTO DEL SISTEMA AUTOMÁTICO DE LAS LUCES DE CARRETERA

(a) Compruebe el funcionamiento del indicador luminoso automático de las luces de carretera.

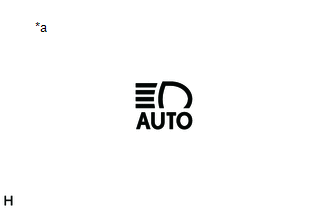

*a	Indicador luminoso automático de las luces de carretera

(1) Coloque el interruptor de encendido en posición ON.

(2) Coloque el interruptor de control de las luces en la posición de faros o AUTO.

(3) Coloque el interruptor de graduación de la luz en la posición HIGH.

(4) Pulse el interruptor automático de las luces de carretera.

OBSERVACIÓN:

Si el interruptor de las luces de carretera automáticas se enciende cuando el interruptor de control de las luces no está en posición HEAD o AUTO y el interruptor de graduación de la luz no está en la posición alta, se mostrará "To Active Auto High Beam, Switch Headlights to High Beam" en la pantalla de información múltiple.

(5) Compruebe que el indicador luminoso de las luces de carretera automáticas se enciende.

(b) Compruebe el funcionamiento de la función automática de las luces de carretera.

(1) Por la noche, al conducir el vehículo con el sistema automático de las luces de carretera en el modo en espera, compruebe que las luces de carretera se encienden automáticamente tras un breve retardo cuando se cumplen las siguientes condiciones:

La velocidad del vehículo es superior a aproximadamente 34 km/h (21 mph).
La zona frente al vehículo está oscura.
No hay vehículos que se aproximan con los faros encendidos.
No hay vehículos precedentes con las luces traseras encendidas.
Existen algunas farolas a lo largo de la calle.

(2) Por la noche, al conducir el vehículo con las luces de carretera encendidas mediante el sistema automático de luces de carretera, compruebe que el sistema automático de luces de carretera apaga las luces de carretera y vuelve al modo en espera cuando se cumplen algunas de las siguientes condiciones:

La velocidad del vehículo es de 27 km/h (17 mph) como máximo.
El nivel de luz ambiental es superior al umbral especificado.
Hay vehículos que se aproximan con los faros encendidos.
Hay vehículos precedentes con las luces traseras encendidas.
La luz de las farolas a lo largo de la calle es mayor que un umbral especificado.
