Toyota CH-R Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL PARACHOQUES DELANTERO

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL FARO

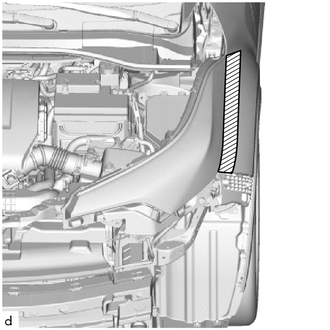

(a) Aplique cinta protectora alrededor del conjunto del faro como se muestra en la ilustración.

Cinta protectora

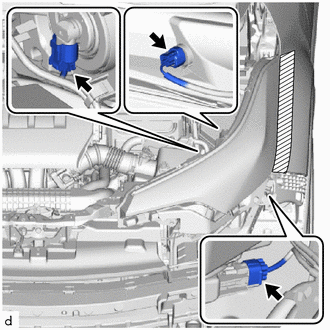

(b) Desconecte los 3 conectores.

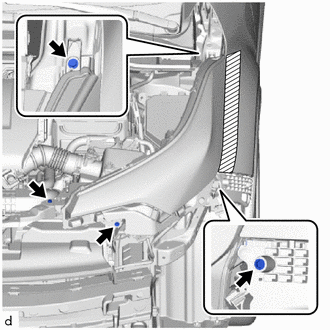

(c) Quite el perno y los 3 tornillos.

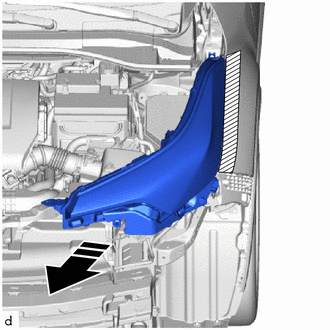

(d) Extraiga el conjunto del faro como se muestra en la ilustración.

Extraiga en este sentido
