DESMONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.
El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA DEL PROTECTOR DEL FARO

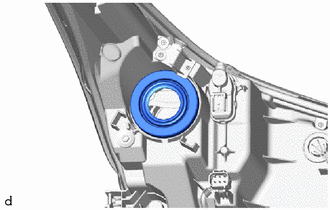

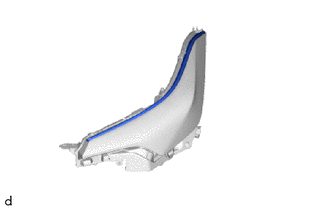

(a) Extraiga el protector del faro.

2. EXTRAIGA LA BOMBILLA DEL FARO N° 1

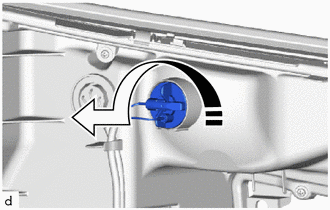

(a) Para extraer la bombilla del faro n° 1, gírela en la dirección indicada por la flecha que se muestra en la ilustración.

AVISO:

No toque el cristal de la bombilla del faro n° 1.

Extraiga en este sentido

3. EXTRAIGA LA CUBIERTA DEL ZÓCALO DEL FARO

(a) Extraiga la cubierta del zócalo del faro del conjunto de la unidad del faro.

4. EXTRAIGA LA BOMBILLA DE LOS INTERMITENTES DELANTEROS

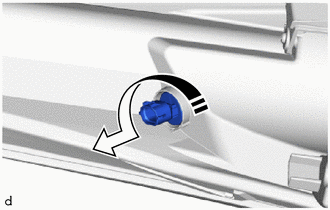

(a) Gire el zócalo y la bombilla del intermitente delantero en la dirección que indica la flecha que se muestra en la ilustración y quítelos como si se tratase de una unidad.

Extraiga en este sentido

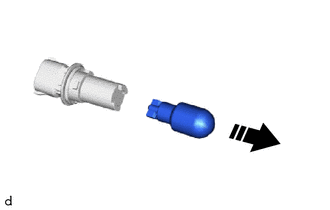

(b) Gire la bombilla de los intermitentes delanteros para extraerla del zócalo de los intermitentes delanteros según se muestra en la ilustración.

Extraiga en este sentido

5. EXTRAIGA LA BOMBILLA DE LA LUZ DE POSICIÓN LATERAL DELANTERA (para EE.UU. y Canadá)

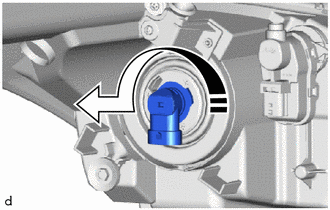

(a) Gire el zócalo de la luz de posición lateral delantera con la bombilla de la luz de posición lateral delantera en la dirección que indica la flecha mostrada en la ilustración y quítelos como si se tratase de una unidad.

Extraiga en este sentido

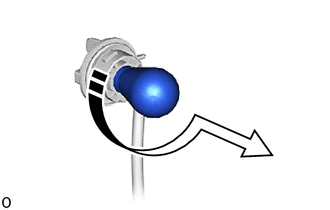

(b) Extraiga la bombilla de la luz de posición lateral delantera del zócalo.

Extraiga en este sentido
