REPARACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.
  • Si la zona de instalación del conjunto de los faros está dañada, utilice el retén de repuesto para reducir el coste de la reparación.
  • Asegúrese de que el conjunto de los faros no está dañado.

PROCEDIMIENTO

1. INSTALE EL RETÉN DEL PROTECTOR SUPERIOR DEL FARO

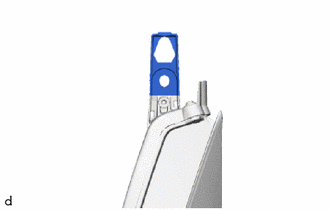

(a) Corte la pieza sombreada en la ilustración y líjela con papel de lija.

OBSERVACIÓN:

Después de cortarla, coloque el retén del protector superior del faro contra los salientes y lime el antiguo soporte gradualmente si obstruye la instalación del retén de suministro.

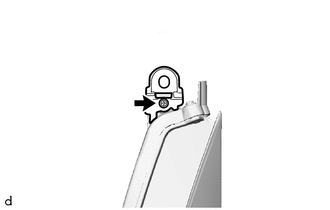

(b) Coloque el retén del protector superior del faro con el tornillo.

2. COLOQUE EL RETÉN DEL PROTECTOR SUPERIOR DEL FARO N° 2

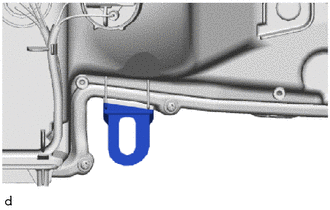

(a) Corte la pieza sombreada en la ilustración y líjela con papel de lija.

OBSERVACIÓN:

Después de cortarla, coloque el retén del protector superior del faro n° 2 contra los salientes y lime el antiguo soporte gradualmente si obstruye la instalación del retén de suministro.

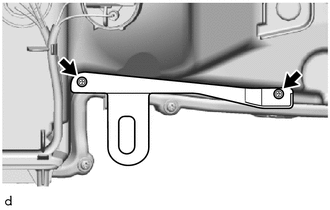

(b) Instale el retén del protector superior del faro n° 2 con los 2 tornillos.

3. COLOQUE EL RETÉN DEL PROTECTOR SUPERIOR DEL FARO N° 3

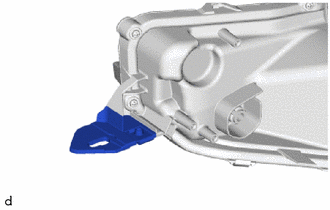

(a) Corte la pieza sombreada en la ilustración y líjela con papel de lija.

OBSERVACIÓN:

Después de cortarla, coloque el retén del protector del faro inferior contra los salientes y lime el antiguo soporte gradualmente si obstruye la instalación del retén de suministro.

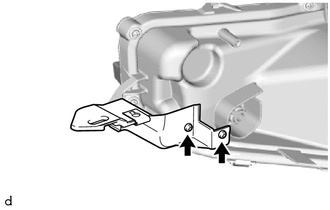

(b) Instale el retén del protector superior del faro n° 3 con los 2 tornillos.
