Toyota CH-R Manual de Taller / IluminaciÓn (ext) / Conjunto Del Faro (para Faro De Led) / InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.
El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL FARO

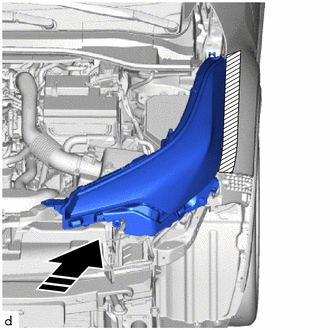

(a) Instale provisionalmente el conjunto del faro, como se muestra en la ilustración.

Coloque en este sentido

(b) Instale el conjunto del faro con el perno y los 3 tornillos.

Torque:

Perno :

5.4 N·m {55 kgf·cm, 48 in·lbf}

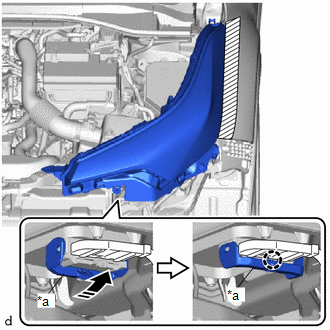

(c) Conecte el conector y levante la palanca de bloqueo del conector para enganchar la garra y bloquear el conector como se muestra en la ilustración.

*a	Palanca de bloqueo del conector
	Coloque en este sentido

(d) Quite la cinta aislante.

2. INSTALE EL CONJUNTO DEL PARACHOQUES DELANTERO

Haga clic aquí

3. EFECTÚE LA INICIALIZACIÓN

Haga clic aquí

4. AJUSTE LA DIRECCIÓN DE LAS LUCES DE LOS FAROS

Haga clic aquí

Montaje
