Toyota CH-R Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL PARACHOQUES TRASERO

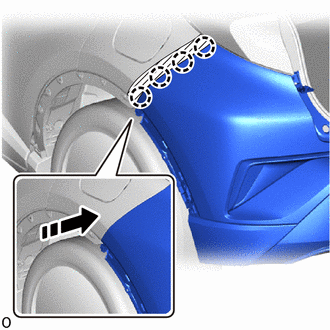

(a) Instale las garras tal y como se muestra en la ilustración.

Instale en esta dirección

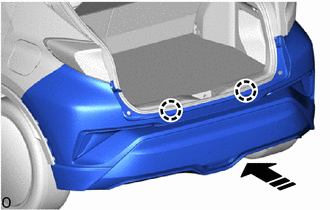

(b) Enganche las garras e instale el conjunto del parachoques trasero como se muestra en la ilustración.

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

Instale en esta dirección

(c) Coloque los 2 pernos.

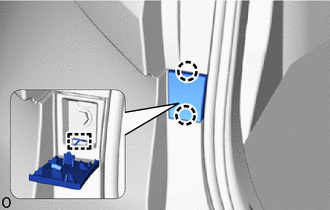

(d) Enganche el soporte.

(e) Enganche las garras para colocar la placa del parachoques trasero n° 1.

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

(f) Coloque los 6 clips.

(g) Quite la cinta aislante.

2. COLOQUE LA MOLDURA EXTERIOR IZQUIERDA LATERAL TRASERA

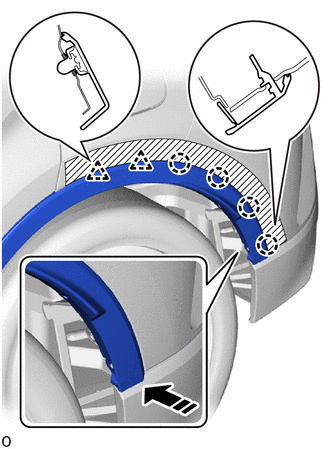

(a) Enganche los clips y las garras para instalar la moldura exterior izquierda lateral trasera

Coloque en este sentido

(b) Instale los 2 tornillos.

(c) Quite la cinta aislante.

3. INSTALE LA MOLDURA EXTERIOR DERECHA LATERAL TRASERA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

4. INSTALE EL SELLO LATERAL IZQUIERDO DEL PARACHOQUES TRASERO

(a) Instale el sello lateral izquierdo del parachoques trasero con los 7 clips.

5. INSTALE EL SELLO LATERAL DERECHO DEL PARACHOQUES TRASERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.
