Toyota CH-R Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL SELLO LATERAL IZQUIERDO DEL PARACHOQUES TRASERO

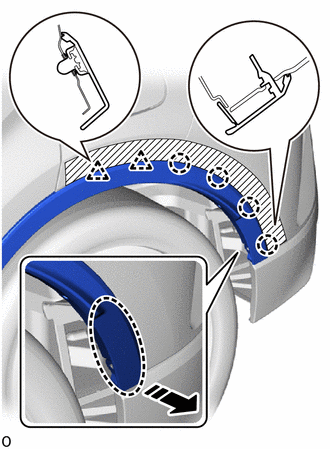

(a) Extraiga los 7 clips y el sello lateral izquierdo del parachoques trasero.

2. EXTRAIGA EL SELLO LATERAL DERECHO DEL PARACHOQUES TRASERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

3. SEPARE LA MOLDURA EXTERIOR IZQUIERDA LATERAL TRASERA

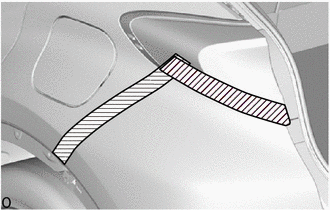

(a) Aplique cinta protectora alrededor de la moldura exterior izquierda lateral trasera.

Cinta protectora

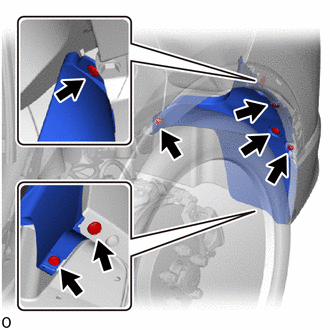

(b) Quite los 2 tornillos.

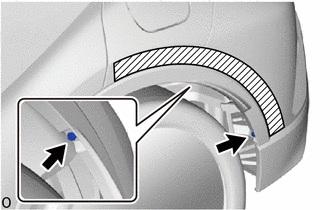

(c) Desenganche las garras empujando la zona indicada por la flecha en la ilustración con el dedo.

Colocar mano aquí

Extraiga en este sentido

AVISO:

Para evitar dañar las garras, no tire con fuerza de la moldura exterior izquierda lateral trasera.

(d) Desenganche el clip para desconectar la moldura exterior izquierda lateral trasera del conjunto del parachoques trasero.

4. SEPARE LA MOLDURA EXTERIOR DERECHA LATERAL TRASERA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

5. EXTRAIGA EL CONJUNTO DEL PARACHOQUES TRASERO

(a) Coloque cinta protectora alrededor del conjunto del parachoques trasero.

Cinta protectora

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

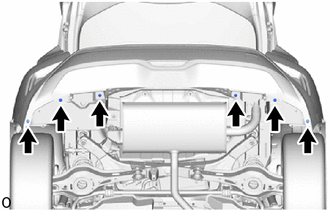

(b) Quite los 6 clips.

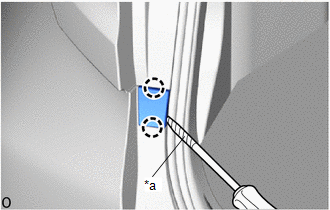

(c) Utilice un destornillador con la punta envuelta en cinta protectora para desenganchar las garras y abra la cubierta superior izquierda del parachoques trasero.

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

*a

Cinta protectora

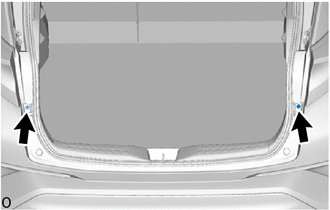

(d) Quite los 2 pernos.

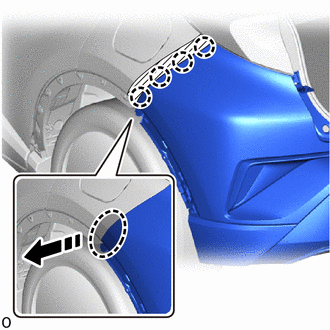

(e) Desenganche las garras como se muestra en la ilustración.

Extraiga en este sentido

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

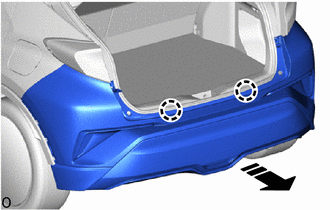

(f) Desenganche las garras para extraer el conjunto del parachoques trasero tal y como se muestra en la ilustración.

Extraiga en este sentido

    Componentes
    COMPONENTES ILUSTRACIÓN *1 MOLDURA EXTERIOR IZQUIERDA LATERAL TRASERA *2 MOLDURA EXTERIOR DERECHA LATERAL TRASERA *3 CONJUN ...

    InstalaciÓn
    INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL CONJUNTO DEL PARACHOQUES TRASERO (a) Instale las garras tal y como se muestra en la ilustración. Instale en esta dirección ...
