Toyota CH-R Manual de Taller: Componentes

COMPONENTES

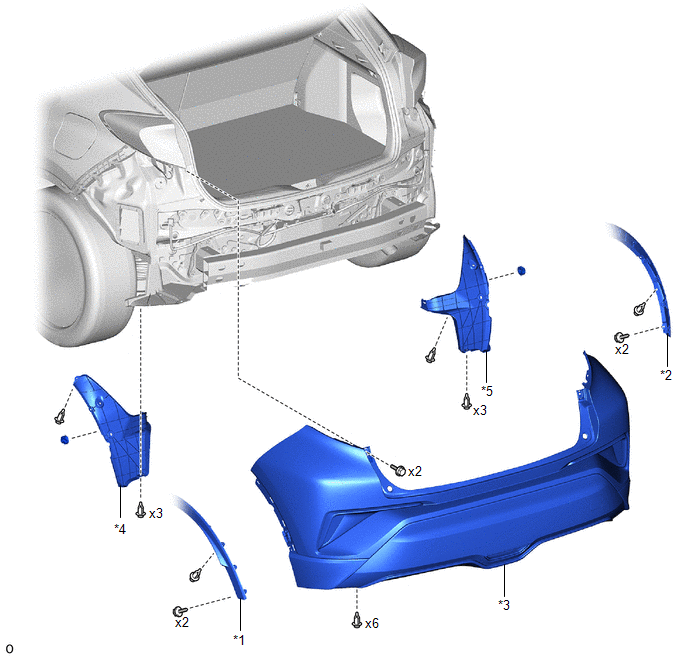

ILUSTRACIÓN

*1

MOLDURA EXTERIOR IZQUIERDA LATERAL TRASERA

*2

MOLDURA EXTERIOR DERECHA LATERAL TRASERA

*3

CONJUNTO DEL PARACHOQUES TRASERO

*4

SELLO DEL LADO IZQUIERDO DEL PARACHOQUES TRASERO

*5

SELLO LATERAL DERECHO DEL PARACHOQUES TRASERO

-

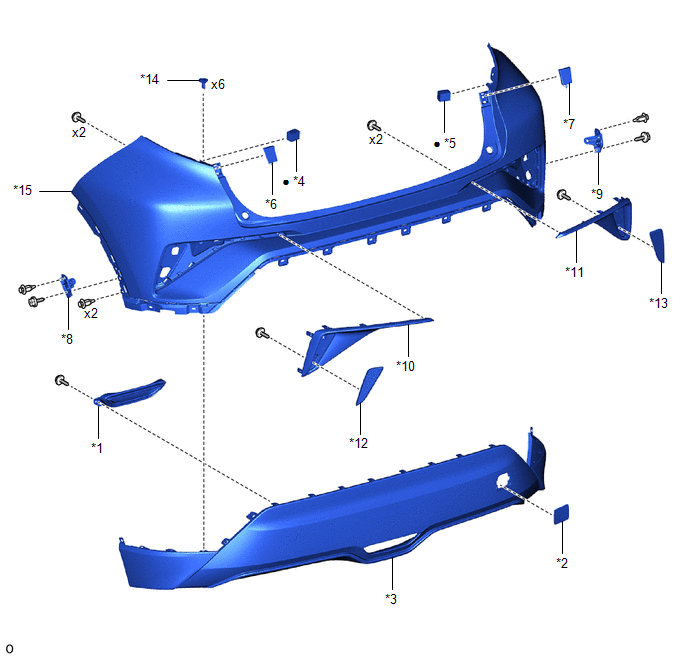

ILUSTRACIÓN

*1

SOPORTE DE LOS FAROS ANTINIEBLA

*2

PLACA DEL PARACHOQUES TRASERO N° 1

*3

PROTECCIÓN CENTRAL DEL PARACHOQUES TRASERO

*4

ALMOHADILLA IZQUIERDA DEL PARACHOQUES TRASERO

*5

ALMOHADILLA DERECHA DEL PARACHOQUES TRASERO

*6

PLACA IZQUIERDA DEL PARACHOQUES TRASERO

*7

PLACA DERECHA DEL PARACHOQUES TRASERO

*8

PUNTAL LATERAL IZQUIERDO DEL PARACHOQUES TRASERO

*9

PUNTAL LATERAL DERECHO DEL PARACHOQUES TRASERO

*10

CUBIERTA SUPERIOR IZQUIERDA DEL PARACHOQUES TRASERO

*11

CUBIERTA SUPERIOR DERECHA DEL PARACHOQUES TRASERO

*12

CONJUNTO DEL CATADIÓPTRICO IZQUIERDO

*13

CONJUNTO DEL CATADIÓPTRICO DERECHO

*14

RETÉN DE LA MOLDURA EXTERIOR

*15

CUBIERTA DEL PARACHOQUES TRASERO

-

-

Pieza no reutilizable

-

-

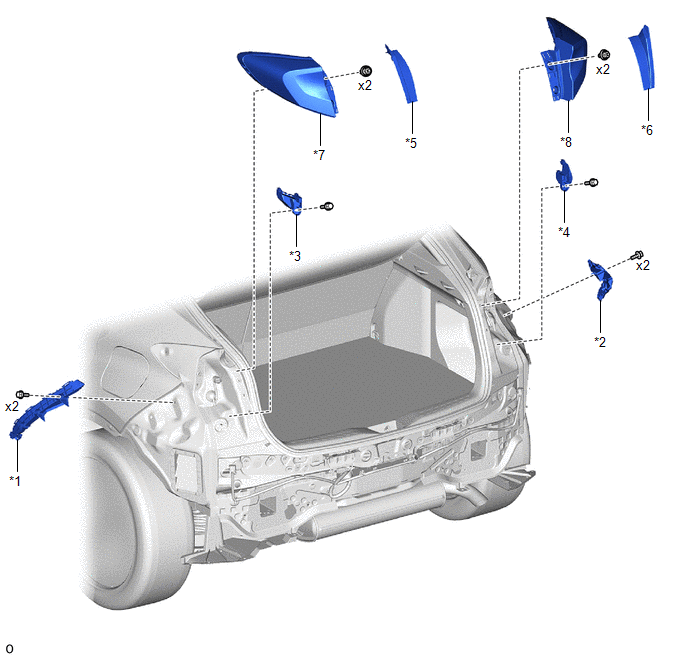

ILUSTRACIÓN

*1

RETÉN LATERAL IZQUIERDO DEL PARACHOQUES TRASERO

*2

RETÉN LATERAL DERECHO DEL PARACHOQUES TRASERO

*3

RETÉN SUPERIOR IZQUIERDO DEL PARACHOQUES TRASERO

*4

RETÉN SUPERIOR DERECHO DEL PARACHOQUES TRASERO

*5

CUBIERTA IZQUIERDA DE LAS LUCES COMBINADAS TRASERAS

*6

CUBIERTA DERECHA DE LAS LUCES COMBINADAS TRASERAS

*7

LUCES COMBINADAS TRASERAS IZQUIERDAS

*8

LUCES COMBINADAS TRASERAS DERECHAS

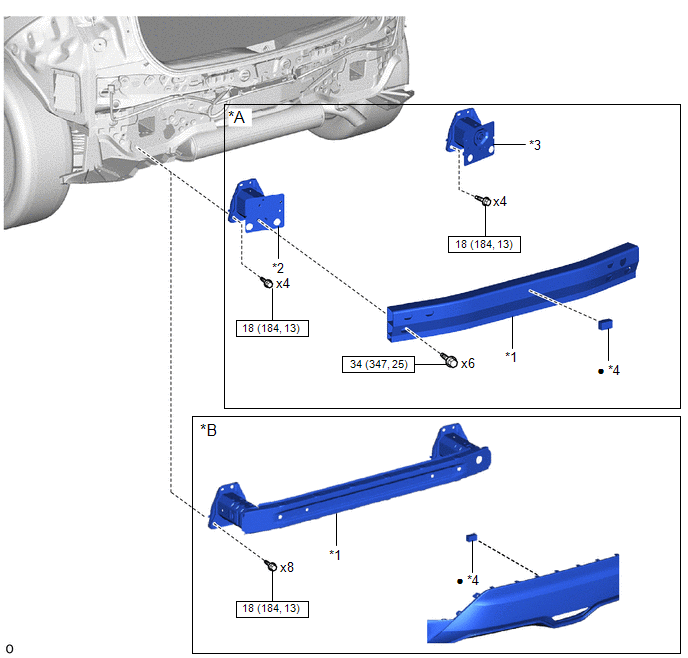

ILUSTRACIÓN

*A

Para EE.UU. y Canadá

*B

Salvo para los EE.UU. y Canadá

*1

SUBCONJUNTO DEL REFUERZO DEL PARACHOQUES TRASERO

*2

SUBCONJUNTO DEL BRAZO IZQUIERDO DEL PARACHOQUES TRASERO

*3

SUBCONJUNTO DEL BRAZO DERECHO DEL PARACHOQUES TRASERO

*4

ALMOHADILLA DEL PARACHOQUES TRASERO

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

    Parachoques Trasero
    ...

    ExtracciÓn
    EXTRACCIÓN PROCEDIMIENTO 1. EXTRAIGA EL SELLO LATERAL IZQUIERDO DEL PARACHOQUES TRASERO (a) Extraiga los 7 clips y el sello lateral izquierdo del parachoques trasero. ...
