EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

Los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de haber extraído e instalado, o sustituido piezas durante la extracción/instalación de la moldura del marco de las ventanillas traseras se muestran a continuación.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efectos/funciones inoperativas cuando no se llevan a cabo los procedimientos necesarios

Vinculado

Desconecte el cable del terminal negativo de la batería

Inicialice el mecanismo de bloqueo de la puerta trasera

Sistema eléctrico del cierre centralizado de puertas

Memorice el punto muerto del ángulo de dirección

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

Sistema de seguridad anticolisión
  • Conjunto del regulador de la ventanilla de la puerta trasera
  • Subconjunto del cristal de la ventanilla trasera
  • Carril de la ventanilla trasera

Inicialice el sistema de elevalunas eléctrico
  • Función de subida y bajada automática
  • Función de protección contra objetos atascados
  • Función de protección contra captura
  • Función de control remoto
  • Función con llave
  • Función vinculada al transmisor inalámbrico
  • Función de funcionamiento sin llave
  • Función de advertencia de apertura de ventanilla

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA MOLDURA DE LA PUERTA TRASERA

Haga clic aquí

2. EXTRAIGA LA BANDA PROTECTORA DE LA PUERTA TRASERA

Haga clic aquí

3. EXTRAIGA EL SUBCONJUNTO DE LA MOLDURA EXTERIOR DE LA PUERTA TRASERA

OBSERVACIÓN:

Cuando retire el subconjunto de la moldura exterior de la puerta trasera, caliéntela junto con la carrocería del vehículo con una lámpara térmica.

Temperatura de calentamiento

Elemento

Temperatura

Carrocería del vehículo

40 a 60°C (104 a 140°F)

Subconjunto de la moldura exterior de la puerta trasera

20 a 30°C (68 a 86°F)

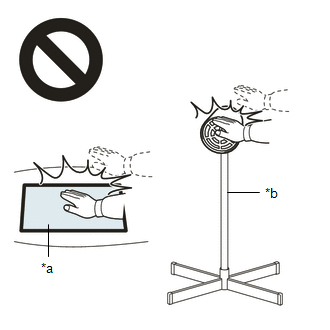

ADVERTENCIA:

  • No toque las piezas calientes y la lámpara térmica, tocar las lámpara térmica puede provocar quemaduras graves.
  • Tocar piezas calentadas durante un largo periodo de tiempo podría provocar quemaduras.

*a

Pieza calentada

*b

Lámpara térmica

AVISO:

No caliente excesivamente la carrocería del vehículo ni el subconjunto de la moldura exterior de la puerta trasera.

(a) Utilizando una lámpara térmica, caliente el subconjunto de la moldura exterior de la puerta trasera.

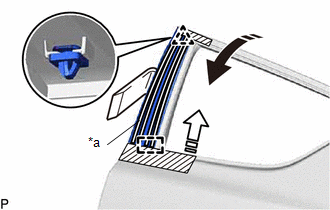

(b) Aplique cinta protectora alrededor del subconjunto de la moldura exterior del cinturón de seguridad de las puertas traseras, tal como se muestra en la ilustración.

*a

Cinta adhesiva de doble cara

Extraiga en esta dirección (1)

Extraiga en esta dirección (2)

Cinta protectora

(c) Utilice un extractor de molduras D para desenganchar el clip y la guía, y separe la cinta adhesiva de doble cara y la esponja de sellado para extraer el subconjunto de la moldura exterior de la puerta trasera tal y como se muestra en la ilustración.

4. EXTRAIGA LA MOLDURA SUPERIOR DEL MARCO DE LAS VENTANILLAS TRASERAS

(a) Coloque una broca de 4.0 mm (0.157 pulg.) en un taladro.

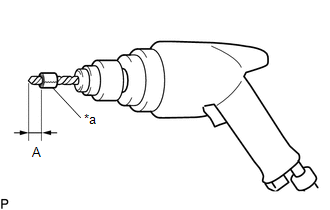

(b) En la broca de 4.0 mm (0.157 pulg.), ponga 5.0 mm (0.197 pulg.) de cinta adhesiva desde la punta, como se indica en la ilustración.

Medición estándar:

Área

Medida

A

5.0 mm (0.197 pulg.)

AVISO:

Envuelva la broca de 4.0 mm (0.157 pulg.) con cinta protectora para evitar que la broca profundice demasiado.

*a

Cinta

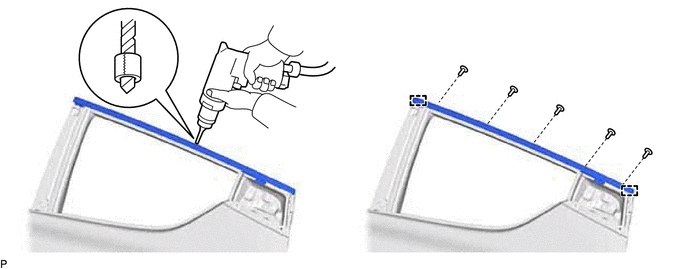

(c) Presione ligeramente la broca contra los remaches para perforar las bridas del remache y extraiga los 5 remaches.

ADVERTENCIA:

Tenga cuidado con los remaches taladrados puesto que pueden calentarse.

AVISO:

  • Si presiona la perforadora con demasiada fuerza, el remache se girará y no podrá taladrarse.
  • Si hace palanca con el taladro, podría dañar los orificios de instalación de los remaches o la broca.

(d) Con un aspirador, quite los fragmentos de los remaches y las virutas de las zonas perforadas.

(e) Desenganche las guías para extraer la moldura del marco superior de las ventanillas traseras.

5. EXTRAIGA LA MOLDURA DEL MARCO DE LAS VENTANILLAS TRASERAS

(a) Coloque una broca de 4.0 mm (0.157 pulg.) en un taladro.

(b) En la broca de 4.0 mm (0.157 pulg.), ponga 5.0 mm (0.197 pulg.) de cinta adhesiva desde la punta, como se indica en la ilustración.

Medición estándar:

Área

Medida

A

5.0 mm (0.197 pulg.)

AVISO:

Envuelva la broca de 4.0 mm (0.157 pulg.) con cinta protectora para evitar que la broca profundice demasiado.

*a

Cinta

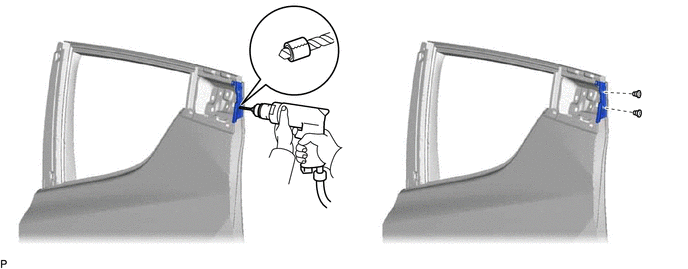

(c) Presione ligeramente la broca contra los remaches para perforar las bridas del remache y extraiga los 2 remaches y la moldura del marco de las ventanillas traseras.

ADVERTENCIA:

Tenga cuidado con los remaches taladrados puesto que pueden calentarse.

AVISO:

  • Si presiona la perforadora con demasiada fuerza, el remache se girará y no podrá taladrarse.
  • Si hace palanca con el taladro, podría dañar los orificios de instalación de los remaches o la broca.

(d) Con un aspirador, quite los fragmentos de los remaches y las virutas de las zonas perforadas.
