Toyota CH-R Manual de Taller: InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

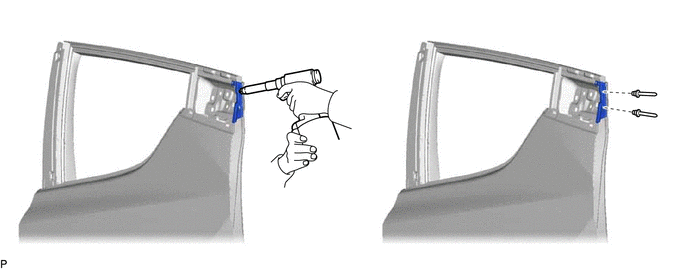

1. INSTALE LA MOLDURA DEL MARCO TRASERO DE LAS VENTANILLAS TRASERAS

(a) Con la ayuda de una remachadora neumática o una remachadora manual con una pieza de extremidad, instale la moldura trasera del marco de las ventanillas traseras con 2 remaches nuevos.

OBSERVACIÓN:

Si el mandril de un remache no se suelta al accionar por primera vez la pistola remachadora, deslícela hacia adelante sobre el mandril y vuelva a accionarla.

AVISO:

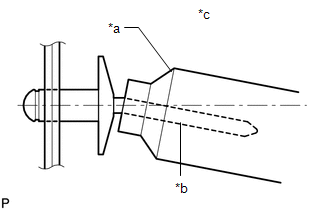

  • No haga palanca en el remache con la remachadora, esto dañaría la herramienta y el mandril.

    *a

    Remachadora

    *b

    Mandril

    *c

    Incorrecto

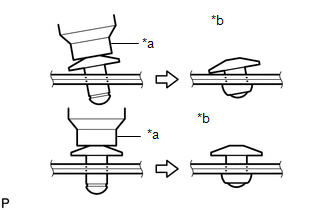

  • Confirme que los remaches están colocados correctamente en la moldura.

    *a

    Remachadora

    *b

    Incorrecto

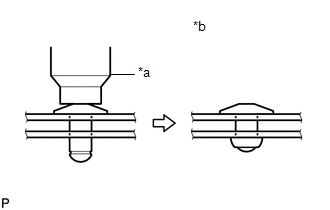

  • No incline la remachadora cuando instale el remache en la moldura.
  • No deje hueco entre la cabeza del remache y la moldura.
  • No deje hueco entre la moldura y el marco de la puerta. Sujete firmemente los 2 elementos cuando coloque el remache.

    *a

    Remachadora

    *b

    Incorrecto

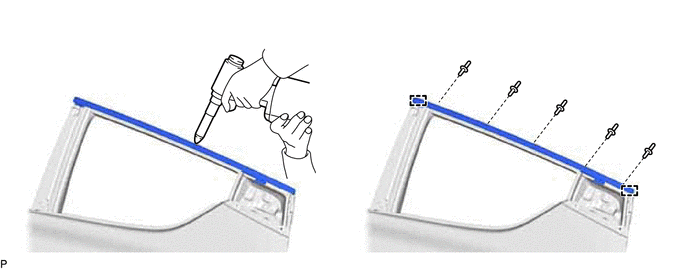

2. INSTALE LA MOLDURA SUPERIOR DEL MARCO DE LAS VENTANILLAS TRASERAS

(a) Enganche las guías para instalar provisionalmente la moldura del marco superior de las ventanillas traseras en el bastidor de la puerta.

(b) Con la ayuda de una remachadora neumática o una remachadora manual con una pieza de extremidad, instale la moldura superior del marco de las ventanillas traseras con 5 remaches nuevos.

OBSERVACIÓN:

Si el mandril de un remache no se suelta al accionar por primera vez la pistola remachadora, deslícela hacia adelante sobre el mandril y vuelva a accionarla.

AVISO:

  • No haga palanca en el remache con la remachadora, esto dañaría la herramienta y el mandril.

    *a

    Remachadora

    *b

    Mandril

    *c

    Incorrecto

  • Confirme que los remaches están colocados correctamente en la moldura.

    *a

    Remachadora

    *b

    Incorrecto

  • No incline la remachadora cuando instale el remache en la moldura.
  • No deje hueco entre la cabeza del remache y la moldura.
  • No deje hueco entre la moldura y el marco de la puerta. Sujete firmemente los 2 elementos cuando coloque el remache.

    *a

    Remachadora

    *b

    Incorrecto

3. COLOQUE EL SUBCONJUNTO DE LA MOLDURA EXTERIOR DE LA PUERTA TRASERA

OBSERVACIÓN:

Cuando instale un nuevo subconjunto de la moldura exterior de la puerta trasera, caliéntelo junto con la carrocería del vehículo con una lámpara térmica.

Temperatura de calentamiento

Elemento

Temperatura

Carrocería del vehículo

40 a 60°C (104 a 140°F)

Subconjunto de la moldura exterior de la puerta trasera

20 a 30°C (68 a 86°F)

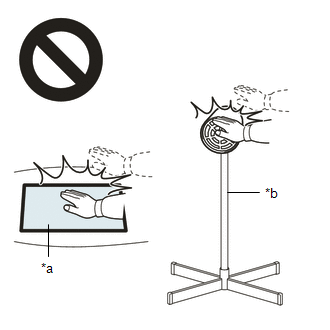

ADVERTENCIA:

  • No toque las piezas calientes y la lámpara térmica, tocar las lámpara térmica puede provocar quemaduras graves.
  • Tocar piezas calentadas durante un largo periodo de tiempo podría provocar quemaduras.

*a

Pieza calentada

*b

Lámpara térmica

AVISO:

No caliente excesivamente la carrocería del vehículo ni el subconjunto de la moldura exterior de la puerta trasera.

(a) Limpie la superficie de la carrocería.

(1) Caliente la superficie de la carrocería con una lámpara térmica.

(2) Retire la cinta adhesiva de doble cara de la carrocería del vehículo.

(3) Elimine cualquier residuo de la cinta adhesiva con un limpiador.

(b) Instale un nuevo subconjunto de la moldura exterior de la puerta trasera.

(1) Utilizando una lámpara térmica, caliente la carrocería y el subconjunto de la moldura exterior de la puerta trasera.

(2) Retire el papel protector del subconjunto de la moldura exterior de la puerta trasera.

OBSERVACIÓN:

Cuando quite el papel protector, procure que la superficie adhesiva no se ensucie con partículas extrañas.

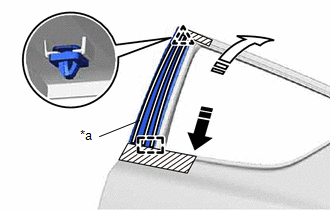

(3) Enganche la guía y el clip, y coloque la cinta adhesiva de doble cara y la esponja de sellado para instalar el subconjunto de la moldura exterior de la puerta trasera.

*a

Cinta adhesiva de doble cara

Instale en esta dirección (1)

Instale en esta dirección (2)

OBSERVACIÓN:

Presione el subconjunto de la moldura exterior de la puerta trasera con firmeza para colocarlo.

(c) Quite la cinta aislante.

4. INSTALE LA BANDA PROTECTORA DE LA PUERTA TRASERA

Haga clic aquí

5. INSTALE EL CONJUNTO DE LA MOLDURA DE LA PUERTA TRASERA

Haga clic aquí
