Toyota CH-R Manual de Taller: El interruptor AUTO de repliegue de los espejos retrovisores no funciona

Toyota CH-R Manual de Taller / Espejos Retrovisores (ext) / Sistema ElÉctrico De Control De Los Retrovisores / El interruptor AUTO de repliegue de los espejos retrovisores no funciona

DESCRIPCIÓN

El conjunto del interruptor del espejo retrovisor exterior envía una señal de repliegue/despliegue automático de los espejos a la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) cuando el interruptor de repliegue del espejo retrovisor exterior en el conjunto del interruptor del espejo retrovisor exterior está en la posición AUTO. La ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) repliega o despliega los conjuntos de los espejos retrovisores exteriores en función de la señal de bloqueo/desbloqueo de las puertas con el interruptor de encendido en la posición OFF.

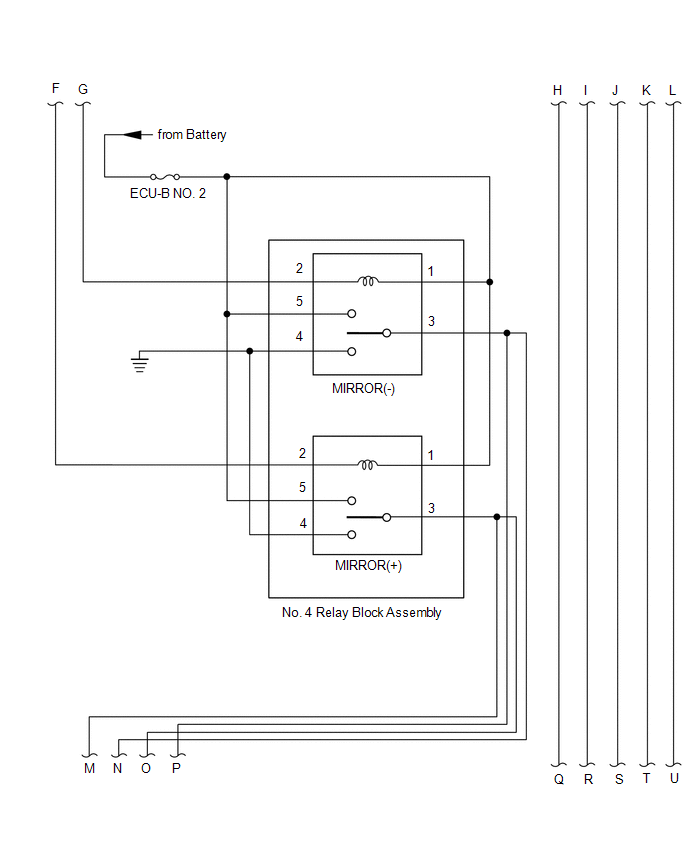

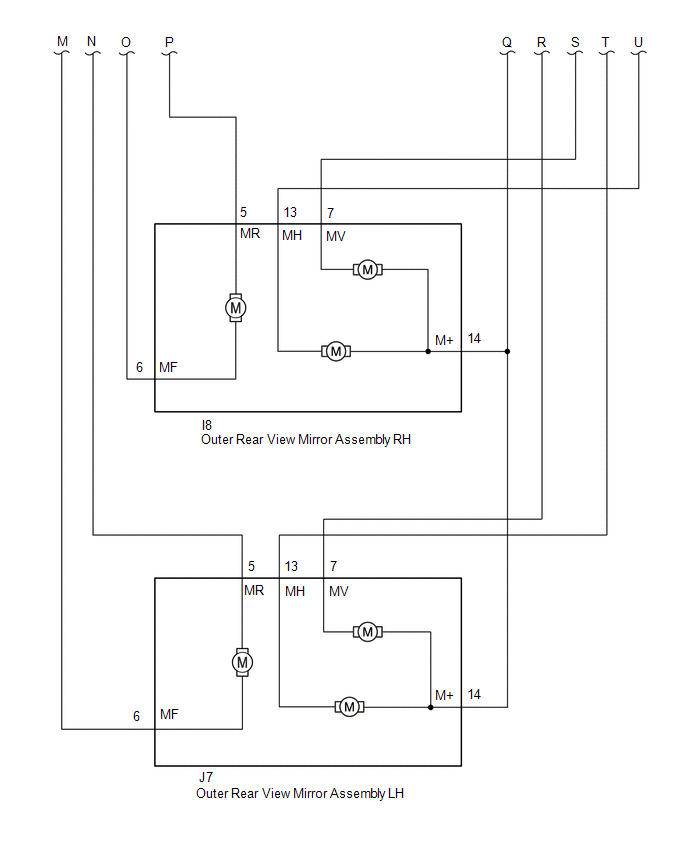

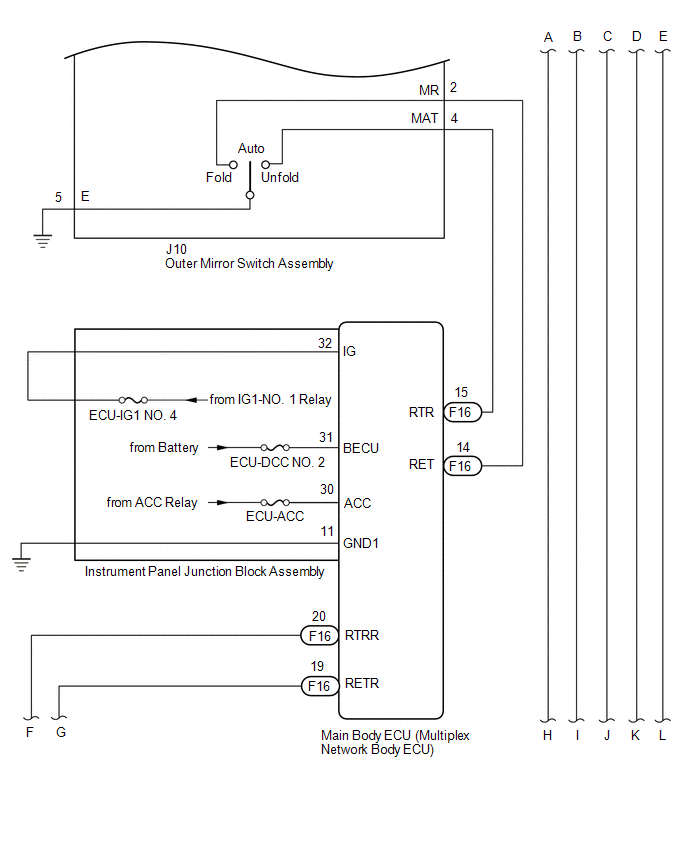

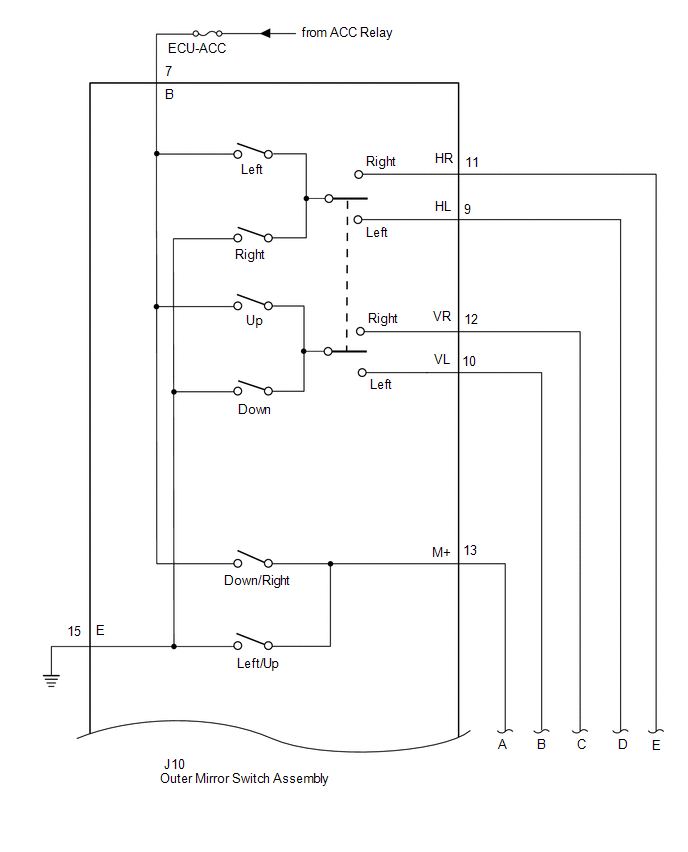

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
  • Si la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) se sustituye, consulte el registro.*1

    Haga clic aquí

    • *1: Con sistema de llave inteligente

PROCEDIMIENTO

1.

COMPRUEBE EL FUNCIONAMIENTO DEL ESPEJO RETROVISOR DE REPLIEGUE ELÉCTRICO

(a) Compruebe el funcionamiento del espejo retrovisor de repliegue eléctrico.

Haga clic aquí

OK:

El espejo retrovisor de repliegue eléctrico funciona correctamente.

MAL

VAYA A OTRO PROCEDIMIENTO DE DIAGNÓSTICO (los espejos replegables eléctricos no funcionan con interruptor de repliegue de los espejos eléctricos)

OK

2.

INSPECCIONE EL SISTEMA ELÉCTRICO DEL CIERRE CENTRALIZADO DE PUERTAS

(a) Compruebe el sistema eléctrico del cierre centralizado de puertas.

Haga clic aquí

OK:

El sistema eléctrico del cierre centralizado de puertas es normal.

MAL

VAYA A SISTEMA ELÉCTRICO DEL CIERRE CENTRALIZADO DE PUERTAS

OK

3.

INSPECCIONE EL SISTEMA INALÁMBRICO DE CIERRE CENTRALIZADO DE PUERTAS

(a) Con sistema de llave inteligente

(1) Inspeccione el sistema eléctrico del cierre centralizado de puertas.

Haga clic aquí

(b) Sin sistema de llave inteligente

(1) Inspeccione el sistema eléctrico del cierre centralizado de puertas.

Haga clic aquí

OK:

El sistema inalámbrico de cierre centralizado de puertas es normal.

Resultado:

Resultado

Vaya a

OK (con sistema de llave inteligente)

A

OK (sin sistema de llave inteligente)

B

MAL (con sistema de llave inteligente)

C

MAL (sin sistema de llave inteligente)

D
B

VAYA AL PASO 5

C

VAYA A LA SECCIÓN SISTEMA INALÁMBRICO DE CIERRE CENTRALIZADO DE PUERTAS

D

VAYA A LA SECCIÓN SISTEMA INALÁMBRICO DE CIERRE CENTRALIZADO DE PUERTAS

A

4.

COMPRUEBE EL SISTEMA DE LLAVE INTELIGENTE (para función de entrada)

(a) Compruebe el sistema de llave inteligente (para la función de entrada).

Haga clic aquí

OK:

El sistema de llave inteligente (para función de entrada) funciona normalmente.

MAL

VAYA AL SISTEMA DE LLAVE INTELIGENTE (para función de entrada)

OK

5.

LEA EL VALOR CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Main Body / Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > Main Body > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

Auto Mirror SW

Señal del interruptor del espejo retrovisor exterior replegable

OFF u ON

OFF: Interruptor de repliegue de los espejos en una posición distinta a la posición automática

ON: Interruptor de repliegue de los espejos en la posición automática

-
Body Electrical > Main Body > Data List

Pantalla del tester

Auto Mirror SW

OK:

En la pantalla del Techstream, se visualizará ON u OFF según corresponda.

OK

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

MAL

6.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL ESPEJO RETROVISOR EXTERIOR

(a) Extraiga el conjunto del interruptor del espejo retrovisor exterior

Haga clic aquí

(b) Inspeccione el conjunto del interruptor del espejo retrovisor exterior.

Haga clic aquí

MAL

CAMBIE EL CONJUNTO DEL INTERRUPTOR DEL ESPEJO RETROVISOR EXTERIOR

OK

7.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DEL ESPEJO RETROVISOR EXTERIOR - ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA))

(a) Desconecte el conjunto del interruptor del espejo retrovisor exterior J10.

(b) Desconecte el conector F16 de la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería).

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

J10-4 (MAT) - F16-15 (RTR)

Siempre

Inferior a 1 Ω

J10-4 (MAT) o F16-15 (RTR) - Masa de la carrocería

Siempre

10 kΩ o superior
OK

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
