PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Haga clic aquí
PROCEDIMIENTO
|
1. |
INSPECCIONE LA CABINA |
(a) Verifique si la cabina contiene algún objeto que podría interferir con la recepción de la radio o dispositivos que utilizan ondas de radio en el panel de instrumentos. Si lo hay, retírelo y verifique si ahora aparece la marca de GPS.
OBSERVACIÓN:
El GPS funciona mediante ondas de radio muy débiles emitidas por satélites. Si otros obstáculos u ondas de radio interfieren con la señal, el sistema GPS podría no recibirla con claridad.
OK:
Aparece la marca de GPS.
| OK | |
FIN DE LA INSPECCIÓN |
|
|
2. |
INSPECCIONE LOS ALREDEDORES |
(a) Verifique si el vehículo se encuentra en un lugar donde no se recibe correctamente la señal de GPS. En ese caso, llévelo a otro lugar y verifique si allí aparece la marca de GPS.
OBSERVACIÓN:

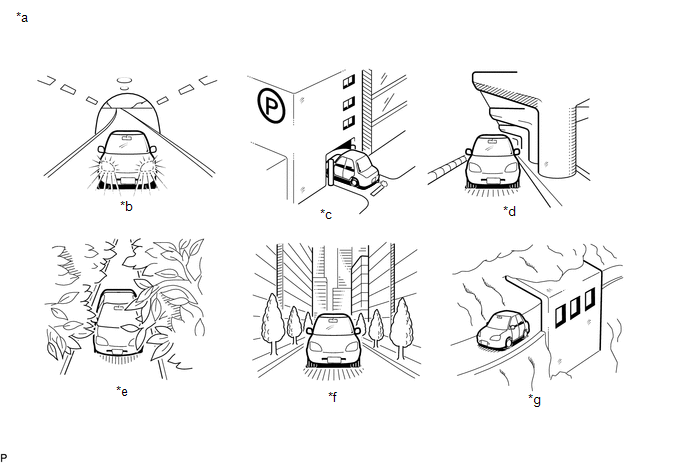

El sistema GPS utiliza 24 satélites en 6 órbitas. El vehículo debe estar en cualquier momento en el radio de funcionamiento de 4 satélites. No obstante, puede que el vehículo no reciba las señales de GPS a causa de influencias próximas, la dirección del vehículo y la hora. En la ilustración siguiente puede ver ejemplos.
|
*a |
Ejemplo |
*b |
En un túnel |
|
*c |
En el interior de un edificio |
*d |
Bajo un paso elevado |
|
*e |
En un bosque o en un sendero bordeado de árboles |
*f |
Entre edificios de gran altura |
|
*g |
Bajo un risco o un saliente |
- |
- |
OK:
Aparece la marca GPS.
| OK | |
FIN DE LA INSPECCIÓN (EL SISTEMA HA REGRESADO AL ESTADO NORMAL) |
|
|
3. |
COMPRUEBE LA INFORMACIÓN DE GPS (COMPROBACIÓN DE FUNCIONAMIENTO) |

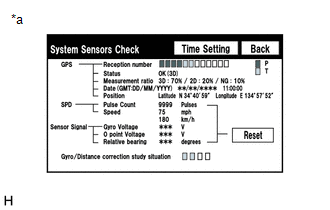

(a) Ingrese en la pantalla "System Sensors Check". Consulte "Comprobación del GPS y los sensores del vehículo" en comprobación del funcionamiento.
|
*a |
Sin sistema de navegación |
|
*a |
Con sistema de navegación |
Sin sistema de navegación: Haga clic aquí
Con sistema de navegación: Haga clic aquí

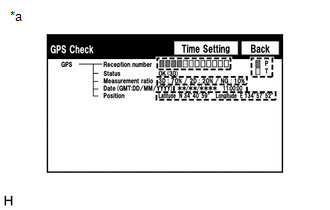

(b) Examine cuántos de los códigos siguientes se encuentran en la columna "Reception number".
OBSERVACIÓN:
Aparece T o P.
OK:
Aparecen por lo menos 3 códigos.
| OK | |
SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA |
| MAL | |
CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS |
