DESCRIPCIÓN

Este DTC se emite cuando el DCM (transceptor de telemática) detecta un circuito abierto o un cortocircuito en el indicador verde del interruptor manual (SOS) del interruptor manual (SOS). El indicador verde del interruptor manual (SOS) se enciende después de colocar el interruptor de encendido en posición ON.

Si el sistema de conexión de seguridad no está activado, el indicador verde del interruptor manual (SOS) se apagará.

Si el sistema Safety Connect está activo, el indicador verde del interruptor manual (SOS) parpadeará cuando se esté realizando la comunicación con el centro de atención.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

B1571

Avería en el indicador verde del interruptor manual (SOS)

La corriente para el indicador verde del interruptor manual (SOS) alcanza los criterios de avería para 10 segundos cuando el interruptor de encendido está en posición ON.

  • Conjunto del interruptor de auxilio (interruptor manual (SOS))
  • Conjunto de la luz de lectura de mapas
  • Mazo de cables o conector
  • DCM (transceptor de telemática)

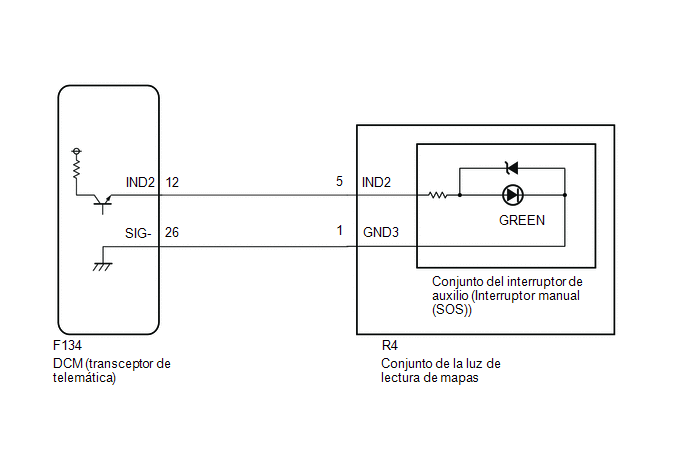

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Antes de realizar este procedimiento de diagnóstico, asegúrese de ejecutar la Comprobación de estado y confirmar que la información de registro del DCM/VIN es correcta.

Haga clic aquí

PROCEDIMIENTO

1.

REVISE EL DTC

(a) Apague el interruptor de encendido.

(b) Conecte el Techstream al DLC3.

(c) Coloque el interruptor de encendido en posición ON y espere 10 segundos.

(d) Encienda el Techstream.

(e) Borre los DTC.

Body Electrical > Telematics > Clear DTCs

(f) Vuelva a comprobar los DTC.

Body Electrical > Telematics > Trouble Codes

Resultado:

Resultado

Vaya a

Se emiten los DTC B1570, B1571 y B15C5

A

Se emite el DTC B1571

(No se emiten los DTC B1570 y B15C5)

B

B

IR AL PUNTO 6

A

2.

INSPECCIONE EL CONJUNTO DE LA LUZ DE LECTURA DE MAPAS (INDICADOR VERDE)

(a) Desconecte el conector R4 del conjunto de luces de lectura de mapas.

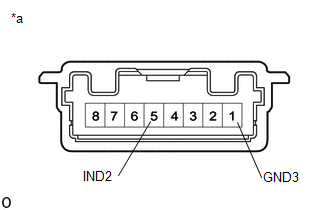

*a

Componente no conectado al mazo de cables

(Conjunto de la luz de lectura de mapas)

(b) Conecte las 2 pilas secas (de 1.5 V cada una) en serie.

(c) Conecte el conductor positivo (+) al terminal 5 (IND2) y el cable negativo (-) al terminal 1 (GND3) del conector del conjunto de la luz de lectura de mapas.

(d) Compruebe si se enciende la iluminación del indicador verde del interruptor manual (SOS).

OK:

El indicador verde se enciende.

MAL

IR AL PUNTO 5

OK

3.

COMPRUEBE EL MAZO DE CABLES Y EL CONECTOR (DCM (TRANSCEPTOR DE TELEMÁTICA) - CONJUNTO DE LA LUZ DE LECTURA DE MAPAS)

(a) Desconecte el conector F134 del DCM (transceptor de telemática).

(b) Desconecte el conector R4 del conjunto de luces de lectura de mapas.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F134-26 (SIG-) - R4-1 (GND3)

Siempre

Inferior a 1 Ω

F134-26 (SIG-) o R4-1 (GND3) - Masa de la carrocería

Siempre

10 kΩ o superior

F134-12 (IND2) - R4-5 (IND2)

Siempre

Inferior a 1 Ω

F134-12 (IND2) o R4-5 (IND2) - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

4.

SUSTITUYA EL DCM (TRANSCEPTOR DE TELEMÁTICA)

(a) Sustituya el DCM (transceptor de telemática).

Haga clic aquí

AVISO:

  • El interruptor del motor deberá estar en la posición OFF.
  • No intercambie el DCM (transceptor de telemática) con uno de otro vehículo.
SIGUIENTE

REALICE LA ACTIVACIÓN DEL DCM

5.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE AUXILIO (INTERRUPTOR MANUAL (SOS)) (INDICADOR VERDE)

(a) Extraiga el conjunto del interruptor de auxilio (interruptor manual (SOS)).

Haga clic aquí

(b) Inspeccione el conjunto del interruptor de auxilio (interruptor manual (SOS)).

Haga clic aquí

OK

SUSTITUYA EL CONJUNTO DE LA LUZ DE LECTURA DE MAPAS

MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DE AUXILIO (INTERRUPTOR MANUAL (SOS))

6.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE AUXILIO (ESTADO DEL INDICADOR VERDE DEL INTERRUPTOR MANUAL (SOS))

(a) Confirme el estado del indicador verde después de colocar el interruptor de encendido en posición ON.

Haga clic aquí

Resultado:

Resultado

Vaya a

El indicador verde permanece apagado

A

El indicador verde se queda encendido

B

B

IR AL PUNTO 12

A

7.

INSPECCIONE EL CONJUNTO DE LA LUZ DE LECTURA DE MAPAS (TENSIÓN DE ENTRADA DEL INDICADOR VERDE)

(a) Extraiga el conjunto de la luz de lectura de mapas, pero no desconecte los conectores.

Haga clic aquí

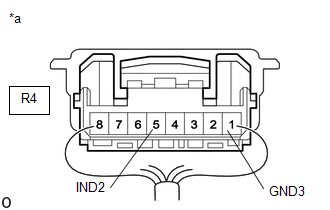

*a

Componente conectado al mazo de cables

(Conjunto de la luz de lectura de mapas)

(b) Conecte el cable positivo del voltímetro al terminal R4-5 (IND2) y el cable negativo al terminal R4-1 (GND3).

(c) Mida la tensión.

Estándar:

1.0 a 8.5 V durante 2 segundos después de colocar el interruptor de encendido en ON y se haya apagado el indicador rojo.

0 V cuando el interruptor de encendido está apagado.

MAL

IR AL PUNTO 9

OK

8.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE AUXILIO (INTERRUPTOR MANUAL (SOS)) (INDICADOR VERDE)

(a) Extraiga el conjunto del interruptor de auxilio (interruptor manual (SOS)).

Haga clic aquí

(b) Inspeccione el conjunto del interruptor de auxilio (interruptor manual (SOS)).

Haga clic aquí

OK

SUSTITUYA EL CONJUNTO DE LA LUZ DE LECTURA DE MAPAS

MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DE AUXILIO (INTERRUPTOR MANUAL (SOS))

9.

INSPECCIONE EL DCM (TRANSCEPTOR DE TELEMÁTICA) (TENSIÓN DE SALIDA DEL INDICADOR VERDE)

(a) Extraiga el DCM (transceptor de telemática), pero no desconecte los conectores.

Haga clic aquí

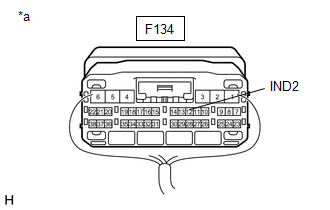

*a

Componente conectado al mazo de cables

(DCM (transceptor de telemática))

(b) Conecte el cable positivo del voltímetro al terminal F134-12 (IND2) y el cable negativo a la masa de la carrocería.

(c) Mida la tensión.

Estándar:

1.0 a 8.5 V durante 2 segundos después de colocar el interruptor de encendido en ON y se haya apagado el indicador rojo.

0 V cuando el interruptor de encendido está apagado.

OK

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

MAL

10.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (DCM (TRANSCEPTOR DE TELEMÁTICA) - MASA DE LA CARROCERÍA)

(a) Extraiga el DCM (transceptor de telemática), pero no desconecte los conectores.

Haga clic aquí

*a

Componente conectado al mazo de cables

(DCM (transceptor de telemática))

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F134-12 (IND2) - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

11.

SUSTITUYA EL DCM (TRANSCEPTOR DE TELEMÁTICA)

(a) Sustituya el DCM (transceptor de telemática).

Haga clic aquí

AVISO:

  • El interruptor del motor deberá estar en la posición OFF.
  • No intercambie el DCM (transceptor de telemática) con uno de otro vehículo.
SIGUIENTE

REALICE LA ACTIVACIÓN DEL DCM

12.

SUSTITUYA EL DCM (TRANSCEPTOR DE TELEMÁTICA)

(a) Sustituya el DCM (transceptor de telemática).

Haga clic aquí

AVISO:

  • El interruptor del motor deberá estar en la posición OFF.
  • No intercambie el DCM (transceptor de telemática) con uno de otro vehículo.
SIGUIENTE

REALICE LA ACTIVACIÓN DEL DCM
