Toyota CH-R Manual de Taller: Terminales De La Ecu

TERMINALES DE LA ECU

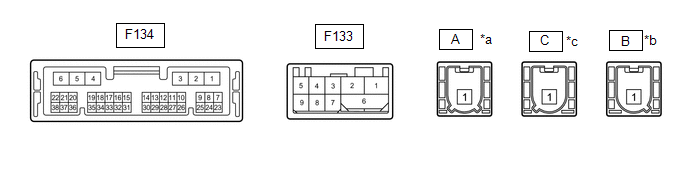

COMPRUEBE EL DCM (TRANSCEPTOR DE TELEMÁTICA)

*a

Color del conector: Natural (al subconjunto de la antena del teléfono)

*b

Color del conector: Azul (a la antena principal del teléfono)

*c

Color del conector: Gris (a la antena GPS)

-

-

N° de terminal (Símbolos)

Color del cableado

Descripción del terminal

Estado

Valor especificado

F134-1 (+B) - F134-4 (E)

W - W-B

Alimentación de la batería

Siempre

11 a 14 V

F134-2 (SPI+) - F134-4 (E)

LA-LG - W-B

Señal de sonido

El sistema de sonido está funcionando

Se emite una forma de onda sincronizada con sonido

F134-3 (SPI-) - F134-4 (E)

LA-L - W-B

Señal de sonido

El sistema de sonido está funcionando

Se emite una forma de onda sincronizada con sonido

F134-4 (E) - Masa de la carrocería

W-B - Masa de la carrocería

Masa

Siempre

Inferior a 1 V

F134-5 (SPO+) - F134-4 (E)

LA-LG - W-B

Señal de sonido

El sistema de sonido está en funcionamiento, o se encuentra activado el modo de llamada de emergencia

Se emite una forma de onda sincronizada con sonido

F134-6 (SPO-) - F134-4 (E)

LA-L - W-B

Señal de sonido

El sistema de sonido está en funcionamiento, o se encuentra activado el modo de llamada de emergencia

Se emite una forma de onda sincronizada con sonido

F134-7 (IG2) - F134-4 (E)

B - W-B

Fuente de alimentación del IG

Interruptor de encendido en posición ON

11 a 14 V

Interruptor de encendido desactivado

Inferior a 1 V

F134-8 (ACC) - F134-4 (E)

GR - W-B

Fuente de alimentación del ACC

Interruptor de encendido en posición ACC

11 a 14 V

Interruptor de encendido desactivado

Inferior a 1 V

F134-9 (SLED) - F134-4 (E)

LG - W-B

Fuente de alimentación de iluminación del interruptor manual (SOS)

Interruptor de encendido en posición ACC

11 a 14 V

Interruptor de encendido desactivado

Inferior a 1 V

F134-11 (IND1) - F134-4 (E)

B - W-B*3

P - W-B*4

Señal de iluminación del indicador rojo del interruptor manual (SOS)

Durante 2 segundos después de colocar el interruptor de encendido en posición ON

1 a 8.5 V

Interruptor de encendido desactivado

Inferior a 1 V

F134-12 (IND2) - F134-4 (E)

BE - W-B

Señal de iluminación del indicador verde del interruptor manual (SOS)

Durante 2 segundos después de colocar el interruptor de encendido en posición ON

1 a 8.5 V

Interruptor de encendido desactivado

Inferior a 1 V

F134-15 (CANP)

GR

Señal de comunicaciones CAN

-

-

F134-16 (CANN)

LG

Señal de comunicaciones CAN

-

-

F134-17 (MUTE) - F134-4 (E)

L - W-B

Señal de silencio

El sistema de sonido está funcionando

3.5 V o más

Modo de llamada de emergencia

Inferior a 1 V

F134-18 (MCO+) - F134-4 (E)*1

B - W-B*3

G - W-B*4

Señal de voz del micrófono enviada

Consulte "Inspeccione el micrófono"

-

F134-18 (MCO+) - F134-4 (E)*2

B - W-B *3

G - W-B*4

Señal de voz del micrófono enviada

Consulte "Inspeccione el micrófono"

-

F134-19 (MCO-) - F134-4 (E)*1

W - W-B*3

R - W-B*4

Señal de voz del micrófono enviada

Consulte "Inspeccione el micrófono"

-

F134-19 (MCO-) - F134-4 (E)*2

W - W-B*3

R - W-B*4

Señal de voz del micrófono enviada

Consulte "Inspeccione el micrófono"

-

F134-24 (GSW) - F134-4 (E)

W - W-B

Señal de detección de colisión

Interruptor de encendido en posición ON

Generación de impulsos

(Consulte la forma de onda 1)

F134-26 (SIG-) - F134-4 (E)

SB - W-B

Masa

Siempre

Inferior a 1 V

F134-27 (SIG1) - F134-4 (E)

L - W-B

Señal de estado del interruptor manual (SOS)

Interruptor manual (SOS) sin pulsar

1.5 a 2.0 V

Interruptor manual (SOS) pulsado

0.5 a 0.8 V

F134-32 (SGND) - F134-4 (E)

Blindado - W-B

Masa blindada

Siempre

Inferior a 1 V

F134-33 (MCVD) - F134-4 (E)

B - W-B

Conjunto de fuente de alimentación del conjunto de micrófono del teléfono

Interruptor de encendido desactivado

Inferior a 1 V

Interruptor de encendido en posición ACC

4 a 6 V

F134-34 (MIC+) - F134-4 (E)*1

W - W-B

Se recibe la señal de voz del micrófono

Consulte "Inspeccione el micrófono"

-

F134-34 (MCI+) - F134-4 (E)*2

W - W-B

Se recibe la señal de voz del micrófono

Consulte "Inspeccione el micrófono"

-

F134-35 (MCI-) - F134-4 (E)*1

R - W-B

Se recibe la señal de voz del micrófono

Consulte "Inspeccione el micrófono"

-

F134-35 (MCI-) - F134-4 (E)*2

R - W-B

Se recibe la señal de voz del micrófono

Consulte "Inspeccione el micrófono"

-

F133-1 (USB-) - Masa de la carrocería

#

Línea de comunicación de USB

-

-

F133-2(USB+) - Masa de la carrocería

#

Línea de comunicación de USB

-

-

F133-3(USBG) - F134-4 (E)

P - W-B

Señal de masa de la fuente de alimentación del DCM (transceptor de la unidad telemática)

Siempre

Inferior a 1 Ω

F133-4(VOT+) - F134-4 (E)

G - W-B

Señal de voz enviada

Llamar mientras se utiliza el servicio del operador

Se emite una forma de onda sincronizada con la voz recibida

F133-5(USBV) - F134-4 (E)

Y - W-B

Señal de la fuente de alimentación del DCM (transceptor de la unidad telemática)

Interruptor de encendido desactivado

Inferior a 1 V

Interruptor de encendido en posición ON

4.5 a 5.25 V

F133-6(USBS) - F134-4 (E)

Blindado - W-B

Masa blindada

Siempre

Inferior a 1 Ω

F133-7(VOT-) - F134-4 (E)

W - W-B

Señal de voz enviada

Llamar mientras se utiliza el servicio del operador

Se emite una forma de onda sincronizada con la voz recibida

F133-8(VOR-) - F134-4 (E)

B - W-B

Señal de voz recibida

Recibir una llamada mientras se utiliza el servicio del operador

Se emite una forma de onda sincronizada con la voz enviada

F133-9(VOR+) - F134-4 (E)

R - W-B

Señal de voz recibida

Recibir una llamada mientras se utiliza el servicio del operador

Se emite una forma de onda sincronizada con la voz enviada

  • *1: Sin sistema de navegación
  • *2: Con sistema de navegación
  • *3: Fabricados por TMMT
  • *4: Fabricados por TMC
  • #: No hay información acerca del color de los cables

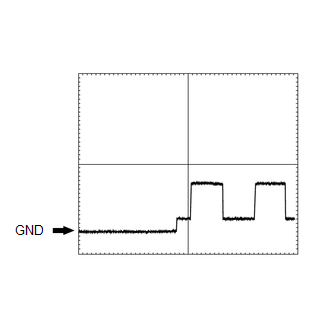

(a) Forma de onda del osciloscopio:

(1) Forma de onda 1

Elemento

Estado

Conexión del tester

F134-24 (GSW) - F134-4 (E)

Conjunto de herramientas

5.0 V/DIV., 20 ms/DIV.

Estado del vehículo

Interruptor de encendido en posición ON

INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Sin sistema de navegación: Haga clic aquí

Con sistema de navegación: Haga clic aquí

    Tabla De SÍntomas De Problemas
    TABLA DE SÍNTOMAS DE PROBLEMAS OBSERVACIÓN: Consulte la tabla siguiente para determinar la causa del síntoma del problema. Si hay varias áreas posiblemente afectadas, las causas posi ...

    ComprobaciÓn / Borrado De Dtc
    COMPROBACIÓN / BORRADO DE DTC REVISE EL DTC (a) Conecte el Techstream al DLC3. (b) Coloque el interruptor de encendido en posición ON. (c) Encienda el Techstream. (d) Acceda a los siguientes me ...
