TERMINALES DE LA ECU

CONJUNTO DE LA CÁMARA DE TELEVISIÓN TRASERA

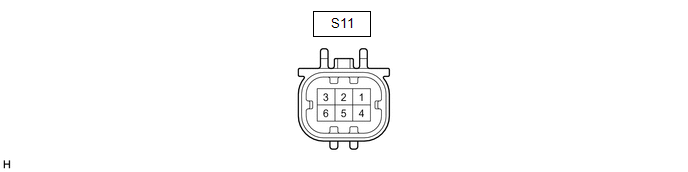

(a) Desconecte el conector S11 del conjunto de la cámara de televisión trasera.

(b) Mida la tensión de cada uno de los terminales del conector del lado del mazo de cables.

N° de terminal (Símbolos)	Color del cableado	Descripción del terminal	Estado	Valor especificado
S11-6 (CB+) - Masa de la carrocería	G - Masa de la carrocería	Fuente de alimentación	Interruptor de encendido en posición ACC	5.5 a 7.05 V

Si el resultado no es el especificado, es posible que exista una avería en el mazo de cables.

(d) Mida la resistencia y compruebe los impulsos de cada terminal del conector.

N° de terminal (Símbolos)	Color del cableado	Descripción del terminal	Estado	Valor especificado
S11-3 (CV+) - S11-2 (CV-)	W - R	Señal de vídeo	Interruptor de encendido en posición ON Palanca de cambios en R La lente de la cámara no está cubierta, muestra una imagen	Generación de impulsos (Consulte la forma de onda 1)
Interruptor de encendido en posición ON Palanca de cambios en R La lente de la cámara está cubierta, oscureciendo la pantalla	Generación de impulsos (Consulte la forma de onda 2)
S11-5 (CGND) - Masa de la carrocería	B - Masa de la carrocería	Masa de la cámara	Siempre	Inferior a 1 Ω

N° de terminal (Símbolos)

Color del cableado

Descripción del terminal

Estado

Valor especificado

S11-3 (CV+) - S11-2 (CV-)

W - R

Señal de vídeo

Interruptor de encendido en posición ON

Palanca de cambios en R

La lente de la cámara no está cubierta, muestra una imagen

Generación de impulsos

(Consulte la forma de onda 1)

Interruptor de encendido en posición ON

Palanca de cambios en R

La lente de la cámara está cubierta, oscureciendo la pantalla

Generación de impulsos

(Consulte la forma de onda 2)

S11-5 (CGND) - Masa de la carrocería

B - Masa de la carrocería

Masa de la cámara

Siempre

Inferior a 1 Ω

OBSERVACIÓN:

Se utiliza un conector impermeable para el conjunto de la cámara de televisión trasera. Por tanto, Inspeccione la forma de onda en el conjunto del receptor de radio y pantalla con el conector conectado.

Si el resultado no es el especificado, es posible que el conjunto de la cámara de televisión trasera esté averiado.

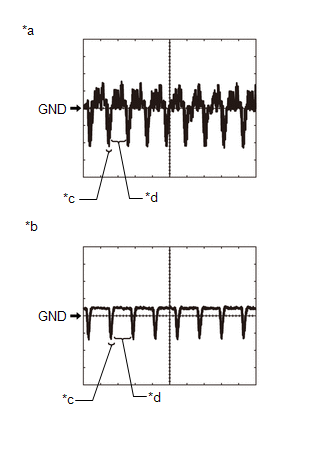

(e) Referencia (onda del osciloscopio):

*a	Forma de onda 1 (la lente de la cámara no está cubierta, muestra una imagen)
*b	Forma de onda 2 (la lente de la cámara está cubierta, la pantalla está negra)
*c	Señal de sincronización
*d	Forma de onda de vídeo

OBSERVACIÓN:

(1) Forma de onda 1 (la lente de la cámara no está cubierta, muestra una imagen)

Elemento	Contenido
Terminal de medición	S11-3 (CV+) - S11-2 (CV-)
Configuración de medición	200 mV/DIV., 50 µs./DIV.
Estado	Interruptor de encendido en posición ON, palanca de cambios en R

OBSERVACIÓN:

La forma de onda de vídeo cambia según la imagen enviada por el conjunto de la cámara de televisión trasera.
Cuando se coloca el interruptor de encendido en la posición ACC, la forma de onda de vídeo se emite constantemente.

(2) Forma de onda 2 (la lente de la cámara está cubierta, la pantalla está negra)

Elemento	Contenido
Terminal de medición	S11-3 (CV+) - S11-2 (CV-)
Configuración de medición	200 mV/DIV., 50 µs./DIV.
Estado	Interruptor de encendido en posición ON, palanca de cambios en R

OBSERVACIÓN:

La forma de onda de vídeo cambia según la imagen enviada por el conjunto de la cámara de televisión trasera.
Cuando se coloca el interruptor de encendido en la posición ACC, la forma de onda de vídeo se emite constantemente.

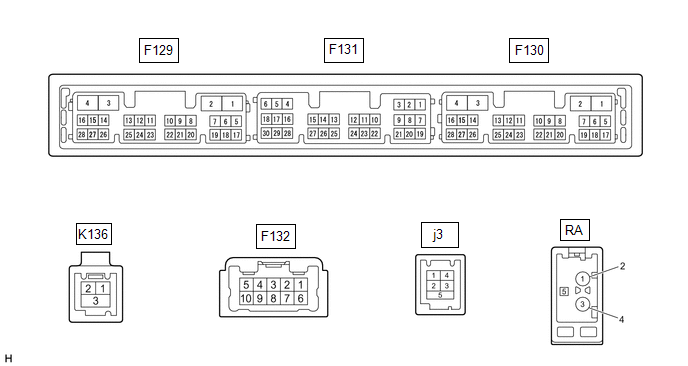

CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

OBSERVACIÓN:

Inspeccione desde la parte trasera del conector mientras esté conectado a los componentes.

N° de terminal (Símbolos)	Color del cableado	Descripción del terminal	Estado	Valor especificado
F131-26 (CSLD) - Masa de la carrocería	Blindado - Masa de la carrocería	Masa blindada	Siempre	Inferior a 1 V
F131-27 (CGND) - Masa de la carrocería	B - Masa de la carrocería	Masa de la cámara	Siempre	Inferior a 1 V
F131-28 (V+) - F129-1 (GND1)	R - LA1 W - LA2	Señal de vídeo	Interruptor de encendido en posición ON Palanca de cambios en R La lente de la cámara no está cubierta, muestra una imagen	Generación de impulsos (Consulte la forma de onda 1)
F131-28 (V+) - F129-1 (GND1)	R - LA1 W - LA2	Señal de vídeo	Interruptor de encendido en posición ON Palanca de cambios en R La lente de la cámara está cubierta, la pantalla está negra	Generación de impulsos (Consulte la forma de onda 2)
F131-29 (V-) - F129-1 (GND1)	W - LA1 R - LA2	Masa	Siempre	Inferior a 1 V
F131-30 (CA+) - F129-1 (GND1)	G - LA	Conjunto de la fuente de alimentación de la cámara de televisión trasera	Interruptor de encendido en posición ACC	5.5 a 7.05 V

*1: Fabricados por TMC
*2: Fabricados por TMMT

(a) Referencia (onda del osciloscopio):

(1) Forma de onda 1 (la lente de la cámara no está cubierta, muestra una imagen)

Elemento	Contenido
Terminal de medición	F131-28 (V+) - F129-1 (GND1)
Configuración de medición	200 mV/DIV., 50 µs./DIV.
Estado	Interruptor de encendido en posición ON, palanca de cambios en R

OBSERVACIÓN:

La forma de onda de vídeo cambia según la imagen enviada por el conjunto de la cámara de televisión trasera.
Cuando se coloca el interruptor de encendido en la posición ACC, la forma de onda de vídeo se emite constantemente.

*a	Forma de onda 1 (la lente de la cámara no está cubierta, muestra una imagen)
*b	Forma de onda 2 (la lente de la cámara está cubierta, la pantalla está negra)
*c	Señal de sincronización
*d	Forma de onda de vídeo

(2) Forma de onda 2 (la lente de la cámara está cubierta, la pantalla está negra)

Elemento	Contenido
Terminal de medición	F131-28 (V+) - F129-1 (GND1)
Configuración de medición	200 mV/DIV., 50 µs./DIV.
Estado	Interruptor de encendido en posición ON, palanca de cambios en R

OBSERVACIÓN:

La forma de onda de vídeo cambia según la imagen enviada por el conjunto de la cámara de televisión trasera.
Cuando se coloca el interruptor de encendido en la posición ACC, la forma de onda de vídeo se emite constantemente.
