Toyota CH-R Manual de Taller: Montaje

MONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. COLOQUE EL RETÉN N° 2 DE LA MOLDURA EXTERIOR

(a) Cuando se utiliza una nueva moldura exterior trasera de la puerta trasera:

(1) Limpie la superficie de la nueva moldura exterior trasera de la puerta trasera.

(b) Si vuelve a utilizar la moldura exterior trasera de la puerta trasera:

(1) Quite la cinta adhesiva de doble cara de la moldura exterior trasera de la puerta trasera.

(2) Elimine cualquier residuo de la cinta adhesiva con un limpiador.

(c) Coloque un nuevo retén n° 2 de la moldura exterior.

(1) Retire el papel protector de la cara del retén n° 2 de la moldura exterior.

OBSERVACIÓN:

Cuando quite el papel protector, procure que la superficie adhesiva no se ensucie con partículas extrañas.

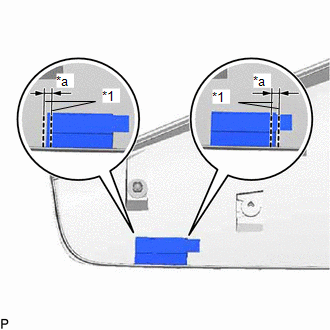

(2) Instale el retén n° 2 de la moldura exterior como se muestra en la ilustración.

*1

Línea marcada

*a

4.0 mm (0.157 pulg.)

2. INSTALE LA ALMOHADILLA SUPERIOR DE LA MOLDURA EXTERIOR DE LA PUERTA TRASERA

(a) Cuando se utiliza una nueva moldura exterior de la puerta trasera:

(1) Limpie la superficie de la nueva moldura exterior de la puerta trasera.

(b) Si vuelve a utilizar el subconjunto de la moldura exterior inferior de la puerta trasera:

(1) Quite la cinta adhesiva de doble cara de la moldura exterior de la puerta trasera.

(2) Elimine cualquier residuo de la cinta adhesiva con un limpiador.

(c) Instale una almohadilla superior de la moldura exterior de la puerta trasera nueva.

(1) Quite el papel protector de la cara de la almohadilla de la moldura exterior superior de la puerta trasera.

OBSERVACIÓN:

Cuando quite el papel protector, procure que la superficie adhesiva no se ensucie con partículas extrañas.

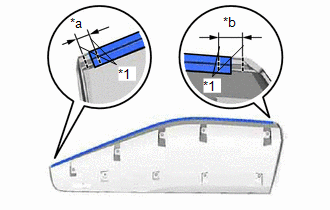

(2) Instale la almohadilla de la moldura exterior superior de la puerta trasera como se muestra en la ilustración.

*1

Línea marcada

*a

3.0 mm (0.118 pulg.)

*b

13 mm (0.512 pulg.)
