Componentes

COMPONENTES

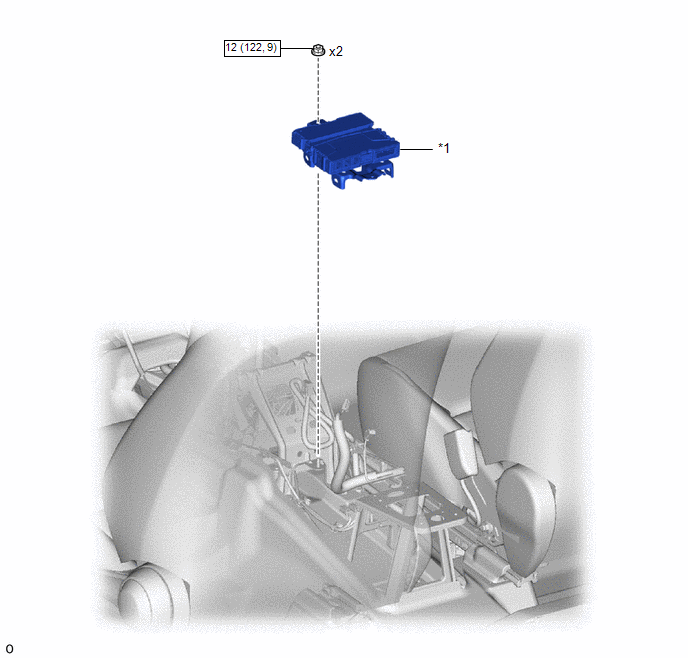

ILUSTRACIÓN

*1

DCM (TRANSCEPTOR DE TELEMÁTICA)

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

Los procedimientos necesarios (ajuste, calibración, inicialización o registro) que se deben realizar después de extraer e instalar las piezas o al sustituirlas durante la extracción/instalación del DCM (transceptor de telemática) se muestran a continuación.

Procedimientos necesarios tras extraer/instalar/sustituir las piezas

Procedimiento o pieza de sustitución

Procedimiento necesario

Efecto/inoperante al no llevarse a cabo

Vinculado

Sustitución del DCM

(transceptor de la unidad telemática)

Activación del DCM

Sistema de conexión de seguridad

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA CAJA DE LA CONSOLA TRASERA

Haga clic aquí

2. EXTRAIGA EL DCM (TRANSCEPTOR DE TELEMÁTICA)

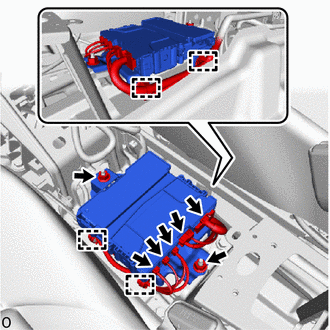

(a) Desconecte los 5 conectores.

(b) Desenganche las abrazaderas.

(c) Extraiga las 2 tuercas y el DCM (transceptor de la unidad telemática).

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL DCM (TRANSCEPTOR DE TELEMÁTICA)

(a) Instale el DCM (transceptor de la unidad telemática) con las 2 tuercas.

Torque:

12 N·m {122 kgf·cm, 9 ft·lbf}

(b) Enganche las abrazaderas.

(c) Conecte los 5 conectores.

2. INSTALE EL CONJUNTO DE LA CAJA DE LA CONSOLA TRASERA

Haga clic aquí

3. REALICE EL REGISTRO

OBSERVACIÓN:

Cuando sustituya el DCM (transceptor de telemática), lleve a cabo la activación del DCM.

Haga clic aquí
