PROCEDIMIENTO
1. |
REVISE EL CD |

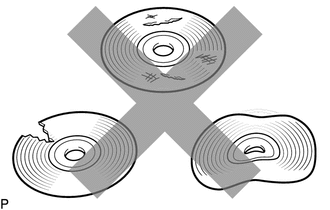

(a) Asegúrese de que el CD no está deformado ni agrietado. OK: El CD no presenta deformaciones ni grietas |
|
MAL |
FIN DE LA INSPECCIÓN (EL CD ESTÁ DEFECTUOSO) |
|
2. |
REVISE EL CD |

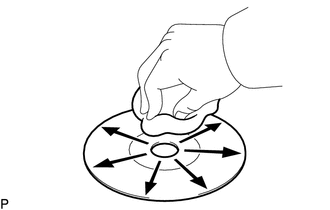

(a) Inspeccione el CD. OK: El CD está limpio. AVISO: No utilice un limpiador convencional de discos, ni un producto contra la electricidad estática. OBSERVACIÓN: Si el CD está sucio, límpielo con un paño suave limpio desde dentro hacia fuera, en dirección radial. |
|
MAL |
LIMPIE EL CD |
|
3. |
SUSTITUYA EL CD Y VUELVA A COMPROBAR |
(a) Sustituya el CD por uno en buen estado y vuelva a comprobar si se vuelve a producir el mismo problema.
OK:
La avería desaparece.
OK |
FIN (EL CD ESTABA DEFECTUOSO) |
|
4. |
INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO |
(a) Compruebe las condiciones de instalación del conjunto del receptor de radio.
(1) Compruebe si el conjunto del receptor de radio está bien instalado.
OK:
El conjunto del receptor de radio está correctamente instalado.
OK |
SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO |
MAL |
REINSTALE CORRECTAMENTE EL CONJUNTO DEL RECEPTOR DE RADIO |
